Передавач на двох Г-807
Потужність передавача можна регулювати шляхом зміни режиму робіт ламп Г-807 і величини напруги, що підводиться. Дальність дії його багато в чому залежатиме від вдало обраної антени та ретельного узгодження її з передавачем.
На описуваному передавачі (14...28 МГц) проведено багато цікавих двосторонніх зв'язків.
Сигнали описуваного передавача на 10 м діапазоні за сприятливих умов дають можливість здійснювати зв'язки з усіма континентами. Під час випробувань підтвердилися наступні переваги передавача: велика дальність дії, стійкість частоти та гарна якість модуляції, легкість налагодження, можливість узгодження з найпростішими типами антен, мінімальна кількість дефіцитних деталей, простота схеми та конструкції, відсутність складних високовольтних блоків живлення.
Принципова схема
Передавач трикаскадний, генератор, що задає, зібраний на лампі 6П6С (Л1), буфер-подвійник на лампі 6П3С (Л2) і вихідний каскад виконаний на двох лампах Г-807 (Л3, Л4), включених паралельно. Для генератора, що задає, застосована схема з електронним зв'язком.
З метою стабілізації частоти лампа Л1 працює у дещо полегшеному режимі. З цією ж метою застосовано конденсатор С3 з негативним температурним коефіцієнтом (блакитного, синього або темно-зеленого кольору).
Стабільності частоти значною мірою сприяє використання газового стабілітрона СГ-4С (Л7), за допомогою якого підтримується постійна напруга на аноді та сітці екрануючої лампи Л1. З анода лампи Л1 через конденсатор С7 напруга високої частоти надходить на сітку лампи Л2, що управляє, буфера-подвійника, в анодний ланцюг якого включений контур L2C10.
Напруга подвоєної частоти з анодного ланцюга лампи Л2 через конденсатор С11 подається на сітки, що управляють, ламп Л3, Л4. Анодним навантаженням ламп вихідного каскаду є контур L3C14. Зв'язок з антеною – автотрансформаторний.
Конденсатор C15 перешкоджає попаданню у фідер постійної напруги.

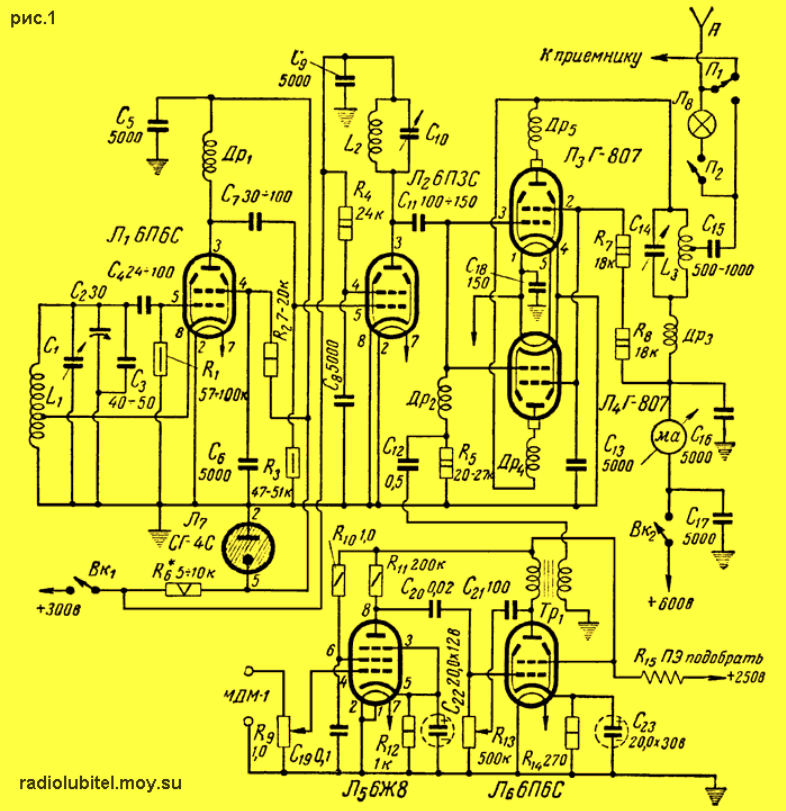

На рис.1 показаний варіант схеми з модуляцією на сітки, що управляють, ламп вихідного каскаду. Елементи схеми, яким надано два значення, повинні уточнюватися в процесі налагодження передавача.
Модулятор двокаскадний на лампах 6Ж8 (Л5) та 6П6С (Л6); опором R9 регулюється гучність, а опір R13 служить регулювання тембру.
При роботі з динамічним мікрофоном типу МДМ-1 такий модулятор є достатнім для отримання глибокої та високоякісної модуляції.
Для мікрофона іншого типу можливо доведеться додати ще один каскад посилення, для чого, наприклад, на місце Л5 можна включити лампу 6Н8С, внісши відповідні зміни до схеми.
Телеграфну маніпуляцію можна здійснити у катодному ланцюзі ламп вихідного каскаду (рис.2).
Тривалі досліди показали, що передавач значно кращий і стійкіший працює, якщо харчування до нього подавати від трьох випрямлячів. Один з них повинен живити лампи Л1 і Л2 (+300 В), другий (+600 В) - Л3 і Л4 і третій (+250 В) - модулятор. Конструкція та деталі:
Власне передавач зібраний на шасі розмірами 380х180х60 мм, до передньої частини якого жорстко прикріплена панель керування.
Модулятор змонтований окремо у металевій коробці розмірами 200х150х100 мм. Шасі передавача та модулятор виготовляються з алюмінію товщиною 2 мм.
Блоки живлення розміщуються внизу на полицях столика-тумбочки, на якому зверху встановлюється передавач та модулятор. Дуже важливо, щоб шасі передавача давало можливість раціональніше розмістити основні деталі: лампи, конденсатори змінної ємності, перемикачі, котушки. Бажано відібрані для монтажу деталі перевірити на механічну міцність та відповідність їх позначеному номіналу.
Якщо ротор конденсаторів налаштування не заземляється, треба переконатись у гарній ізоляції всього конденсатора від шасі. Так само перевіряється надійність ізоляції всіх ланцюгів і деталей згідно з принциповою схемою. Деталі кріплять написами вгору і дуже жорстко, але так, щоб будь-яка з них могла бути легко та швидко замінена на нову. Сіткові та анодні ланцюги ламп слід розносити можливо далі один від одного. Бажано не використовувати шасі як провідник. Паяння робити швидко, не перегріваючи деталей. Нагадуємо, що емаль дротяних опорів не може бути ізоляцією. Перед випробуванням зібраного вузла слід ретельно перевірити правильність монтажу.
Зібрані за тією ж схемою конструкції завжди будуть мати різну власну ємність монтажу. Це треба враховувати під час підбору деталей під час налагодження.
Дані котушок наведені у таблиці. Каркаси котушок керамічні. Витки на котушку укладати рівно і туго. Кінці треба закладати міцно. Для відводів петель не робити. Після підбору індуктивності промотаний на котушку провід можна змастити клеєм БФ-2 і просушити.
|
Діапазони
|
14 МГц
|
|||
|
Котушки
|
Діаметр каркасу, мм
|
Провід
|
Кількість витків
|
Тип намотування
|
|
L1
|
22
|
ПЕ-0,5
|
13
|
Суцільна
|
|
L2
|
25
|
ПЕ-1,0
|
7
|
Суцільна
|
|
L3
|
35
|
МГ-2,5
|
9
|
Довжина намотування 36 мм
|
|
Діапазони
|
28 МГц
|
|||
|
Котушки
|
Діаметр каркасу, мм
|
Провід
|
Кількість витків
|
Тип намотування
|
|
L1
|
20
|
ПЕ-0,5
|
13
|
Суцільна
|
|
L2
|
20
|
ПЕ-1,0
|
7...9
|
Суцільна
|
|
L3
|
35
|
МГ-3,5
|
4...5
|
Довжина намотування 36 мм
|
Передавач може працювати і без стабілітрона, якщо в освітлювальній мережі напруга стійка. В іншому випадку стабільність частоти його помітно знижується.
Конденсатори змінної ємності обов'язково повинні мати керамічну ізоляцію та досить великий зазор між пластинами.
Дроселі ДР1, ДР2, ДР3 розміщуються на очищених опорах ВС-2. Намотування витків в один ряд до заповнення проводом ПЕ-2 – 0,3.

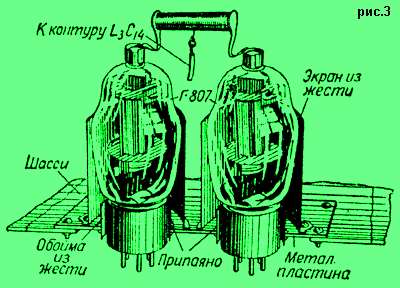

Антипаразитні дроселі ДР4 і ДР5 влаштовані, як показано на рис.3.
На каркас очищеного опору ВС-2 у розрядку туго намотується 20 витків дроту від спіралі електроплитки. Кінці обмотки міцно закріплюються до висновків опору, до яких припаюють обойми з жерсті, туго надіваються на ковпачки анодних контактів ламп Г-807. Від середини намотування береться відведення для підключення до C14L3.Котушки L1, L2 та лампи Л1, Л3, Л4 поміщені в циліндричні екрани з білої жерсті діаметром 60 мм та висотою 65 мм (для котушок). Так як керамічні панельки для Г-807 дістати важко, лампи монтуються без панелей. Коли весь монтаж передавача закінчено, лампи Г-807 своїми цоколями туго вставляються в циліндричні гнізда (обойми), виготовлені з білої жерсті. Після цього шасі перевертають так, щоб цоколі та штирі опинилися вгорі, а балони ламп – внизу. Попередньо облужені кінці монтажних проводів припаюють безпосередньо до штирь ламп легким і швидким дотиком жала добре нагрітого паяльника.
Як модулятор використаний підсилювач НЧ, описаний С.Воробйовим у брошурі "На допомогу радіоаматору", випуск №7, вид. ДТСААФ, 1959 р.
Модуляційним трансформатором може бути міжламповий трансформатор від будь-якого приймача.
Модулятор пов'язаний з передавачем коротким гнучким екранованим проводом через конденсатор С12, прикріплений дужкою до шасі.
Екран дроту з'єднаний з корпусом передавача та модулятора. Шасі передавача заземлено. Заземлення можна зробити із металевої труби, в яку періодично наливають сольовий розчин.
Мілліамперметр постійного струму на 300 мА необхідний на період налагодження передавача. Відрегульований на максимальну потужність передавач телефонному режимі має струм в анодному контурі вихідного каскаду близько 80 мА.
Узгодження антени з передавачем контролюється за максимальним розжаренням індикаторної лампочки Л8 (6,3 В/0,28 А). Якщо така лампа буде слабко розжарюватися, можна включити лампочку 2,5 В/0,16 А. Після регулювання лампа Л8 відключається.
Вимикачі Вк1 і Вк2 служать для відключення передавача під час прийому.
Блоки живлення монтуються за звичайними схемами двонапівперіодних випрямлячів на кенотронах 5Ц3С (для 600 В) та 5Ц4С (для 300 В). Щоб уникнути пробою конденсаторів фільтрів, їх слід зашунтувати опорами ВС-2 з розрахунку 1 кОм на 3,5 В вихідної напруги. Якщо застосовувати тільки два випрямлячі, то один з них повинен живити вихідний каскад (600), а другий (300) лампи Л1, Л2 і модулятор. Дротовий опір R15 потужністю 10...15 Вт підбирається під час налагодження модулятора та передавача.
Блоки живлення треба зробити насамперед і перевірити їхню роботу під навантаженням. При струмі в ланцюзі не менше 100 мА випрямлячі повинні забезпечувати вказану на схемі напругу, що підводиться.
Потім виготовляється модулятор і, користуючись готовим випрямлячем, виконується його випробування.
Налагодження:
Для випробування модулятора треба до вихідної обмотки модуляційного трансформатора підключити стандартний трансляційний гучномовець. Увімкнувши живлення, вимовляти перед мікрофоном не дуже голосно рахунок. Регулюючи потенціометрами R9 і R13, треба досягти досить сильного і чистого звуку в гучномовці.
Переконавшись у хорошій роботі блоків живлення та модулятора, можна приступити до налагодження передавача в наступній послідовності.
Для діапазону 20 м:
Увімкнувши напругу ~6,3, перевірити наявність нормального розжарення всіх ламп.
Не виключаючи розжарювання ламп треба подати напругу на анод і сітку лампи Л1, що екранує. Пробним витком з лампочкою 2,5 В/0,16 А переконатися у наявності генерації. Лампочка повинна горіти яскраво і зменшувати своє напруження при виведенні ротора конденсатора С1.
Включають приймач, що має діапазон 40 м, після нагрівання при відключеній антені приймача відшукують на слух частоту, на якій працює генератор, що задає. Приймач розташовується на одному столі з передавачем, а ротор конденсатора С1 у передавача має бути повністю введений. На приймачі прослуховуватимуться кілька гармонік генератора, але основна частота буде чути сильніше. Її можна виявити також шляхом легкого дотику викруткою до конденсатора С2 - в телефонах приймача будуть чути гучні клацання. Якщо приймач має індикатор налаштування, то кути розчину його на основній гармоніці зближуються найбільш сильно. Потім конденсатором С2 треба налаштувати генератор, що задає, на необхідну частоту. Для роботи телефоном треба налаштувати генератор точно на частоту 7050 кГц, після чого повністю ввівши ротор конденсатора С1, визначити перекриття по діапазону. При повороті ротора С1 конденсатора на 180 градусів генератор повинен перекривати смугу частот 7050...7150 кГц. У цьому випадку після подвоєння буде отримано робочу частоту в діапазоні 14100...14300 кГц. Ця ділянка і відведена для роботи радіоаматорів на 20 м діапазоні телефоном з амплітудною модуляцією.
Для нормальної роботи лампи СГ-4С треба підібрати величину опору R6 таким чином, щоб струм через газовий стабілізатор був не більше 25 мА.
Виток з лампочкою 6,3 В/0,28 А індуктивно слабо зв'язують з котушкою L2 і, подавши напругу на подвоювач, повільно обертають ротор С10 конденсатора. Його ємність встановлюють найбільш яскравому світінню індикаторної лампочки. Це означає, що подвійник налаштований на частоту 14 100 кГц і перекриває діапазон 14 100...14 300 кГц. Якщо при зміні положення ротора С1 напруга ВЧ буде змінюватися стрибками (визначається яскравістю свічення індикаторної лампочки), слід підібрати інші значення конденсаторів С1, С7, С11, після чого зробити підлаштування контурів генератора, що задає, і подвоювача.
Налагодження передавача здійснюється за встановлених екранів, через відкриту верхню частину яких можна пробний виток надягати на котушки.
Далі пробний виток з лампочкою 6,3 В/0,28 А (або більш потужною) індуктивно дуже слабко пов'язують з котушкою L3 і, включивши напругу на аноди і сітки ламп Л3 і Л4, що екранують, конденсатором С14 налаштовують вихідний каскад в резонанс з подвоювачем. Підстроювання цього контуру в резонанс з подвоювачем можна здійснити так само за мінімальним показанням міліамперметра.
Переміщуючи точку приєднання фідера по витках котушки L3 найбільш яскравому світінню антенного індикатора (лампочка Л8), підбирають найвигідніший зв'язок з антеною, після чого лампочку Л8 відключають. У ході налагодження, можливо, доведеться підбирати значення опорів R7 та R8.
Для перевірки якості роботи всього передавача контрольний приймач треба віднести якнайдалі, не включаючи антени. Включивши передавач і модулятор, треба контролювати якість і глибину модуляції контрольного приймача, регулюючи потенціометри R9 і R13 і підбираючи величини опорів R5, R7 і R8.
Слід перевірити стабільність сигналу передавача. Після прогрівання передавача та приймача останній налаштовують за модульованим сигналом передавача. Протягом 2...3 хвилин проводиться прийом однієї частоті. Потім за допомогою вимикачів Вк1, Вк2 передавач вимикають, модулятор і приймач залишаються включеними, а налаштування приймача зберігається колишнім. Через 3...5 хвилин передавач знову включають, починаючи одночасно вести передачу мікрофоном. Приймач відразу повинен фіксувати нормальний прийом на колишній частоті. Такий експеримент треба зробити кілька разів на різних частотах відведеного для роботи діапазону.
Коли досягнуто нормальної роботи передавача, можна зробити пробний виклик і починати випробування його на двосторонній зв'язок з далекими кореспондентами.
Для діапазону 10 м:
Замінити котушки L1, L2 та L3 на інші (див. таблицю).
Замінити конденсатор С1, або послідовно впаяти з ним трубчастий керамічний конденсатор такої ємності, щоб він дозволяв перекривати відведений для роботи ділянку аматорського діапазону.
Підібрати ємність конденсатора С3 так, щоб конденсатором С2 можна було переводити генератор, що задає, на телефонний або телеграфний ділянку аматорського діапазону.
Для роботи телефоном на 10 м діапазоні відведено частоти 28200...29700 кГц. Майже короткохвильовики працюють телефоном на ділянці 28200...29000 кГц. Щоб налаштувати передавач на цей діапазон, генератор, що задає, встановлюють на частоту 14100 кГц (при введеному роторі С1). Місткість конденсатора С1 підбирається такою, щоб при повороті пластин від нуля до максимуму перекривалася ділянка 14100...14500 кГц або трохи менше. Тоді на виході подвійника буде отримано перекриття частот 28200...29000 кГц.
Антена:
Описаний передавач у діапазонах 80, 40, 20 м добре працював із найпростішою однофідерною антеною (рис.4)
Довжина фідера має бути можливо коротшою за відсутності гострих кутів та перегинів.
Для 10 м діапазону треба зробити окрему антену (квадрат, подвійний квадрат, штир та ін.).
