Електровакуумні прилади (ЕВП) цікаві самі по собі — це підтверджує і нинішня мода на «ламповий звук» і радіо, хоча, здавалося б, за часів нейромереж та приватних космічних польотів тендітні та ненажерливі скляні прилади, за винятком кількох специфічних застосувань, давно. У тліючих помаранчевих напруженнях, проте, шукають і знаходять і ностальгію, і тепло, і душевність. Окрема сфера буття — ЕПП як аматорська технічна творчість. Справді, технологія виготовлення, наприклад, нескладного вакуумного тріода порівняно легко відтворюється в кустарних і навіть домашніх умовах, і історично перші промислові радіолампи можуть тут дати багато корисних відомостей через простий свій пристрій і в цілому невисокий тодішній розвиток галузі.

1. Чим же цікавий і що являв собою тріод ТМ?

Тріод ТМ ( фр. Telegraphie  Militaire ) народився на початку Першої світової війни і після кількох ітерацій виявився більш ніж вдалим для того непростого часу — нескладний і технологічний у виробництві, «жорсткий» (висококуумний), з не блискучими, але стабільними параметрами, що не вимагають радіаційної стійкості. служби, наприклад, до транспортної тряски.

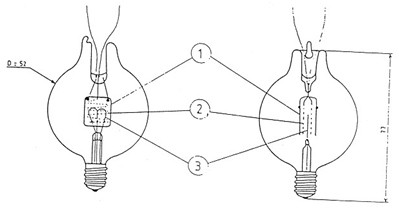

Мал. 1.1. Тріод ТМ. З патенту Пері та Біге 1915 року
Мал. 1.1. Тріод ТМ. З патенту Пері та Біге 1915 року

Універсальна лампа виявилася настільки вдалою і на часі, що випускалася величезним тиражем у Франції та інших країнах Антанти у вигляді копій та варіантів у 1915…1935 роках, а деякі напівчагарні виробництва роблять їх мало не до сьогодні. В одній лише Франції у воєнний час таких тріодів виготовили понад мільйон штук. Тріод вийшов краще за американських та англійських колег; крім прямих аналогів, на його образ і подобу було створено безліч приймально-підсилювальних ламп.

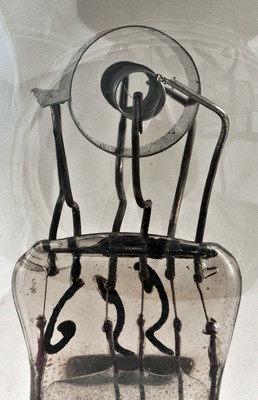

Фото 1.2. Тріод ТМ. Фото електродної системи
Фото 1.2. Тріод ТМ. Фото електродної системи

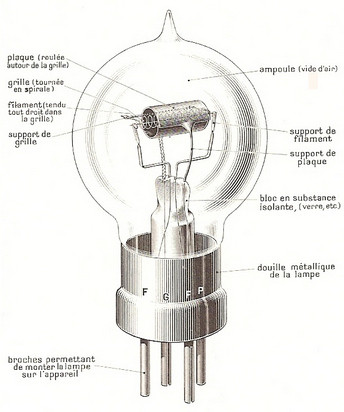

Тріод прямонакальний, з ниткою із простого рівного вольфрамового дроту, електродна система закріплена тільки на сформованих висновках гребінцевої ніжки. Прилад забезпечений чотириштирьковим цоколем для швидкої та легкої заміни.

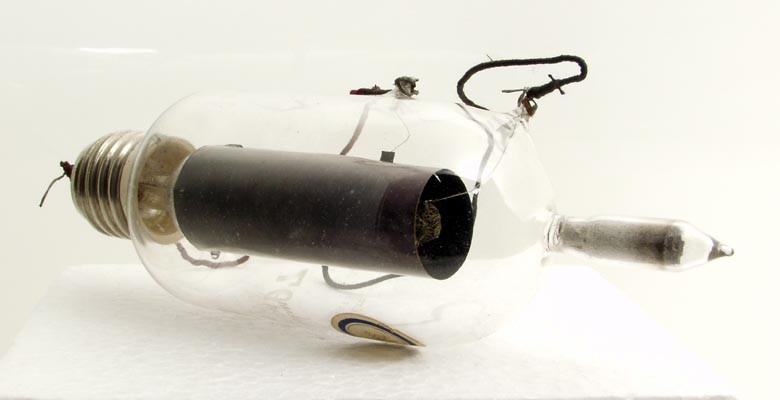

Фото 1.3. До тріода ТМ підсилювальні лампи, як правило, постачалися звичайним цоколем, що вкручується або байонетним, таким же точно, як і їх предки — лампи розжарювання. Висновки ж від додаткових електродів поміщали на колбі або цоколі збоку, як, наприклад, у «м'якому» (газонаповненому) тріоді N Marconi (на фото)
Фото 1.3. До тріода ТМ підсилювальні лампи, як правило, постачалися звичайним цоколем, що вкручується або байонетним, таким же точно, як і їх предки — лампи розжарювання. Висновки ж від додаткових електродів поміщали на колбі або цоколі збоку, як, наприклад, у «м'якому» (газонаповненому) тріоді N Marconi (на фото)

Замінювати лампи, що вкручуються, з проводами було незручно, а з сильно нагрітою і недовговічною вольфрамовою ниткою напруження робити це доводилося часто. Примітна деталь приладу (Фото 1.3.) - Відросток на колбі, наповнений азбестом - згадаємо схожі лампи Н. Д. Папалексі. Пористий і волокнистий азбест сприяв підтримці робочого тиску газу в лампі, на холоді його доводилося підігрівати невеликим вогнем — радисти часто робили це запаленою сірником або сигаретою. Існували варіанти підігріву такого відростка спеціальним електричним нагрівачем, що насаджується, що підключається до батареї через реостат. У будь-якому випадку управління радіоустановкою було схоже на мистецтво, а виготовлення газонаповнених ламп досить складним, і незважаючи на велике посилення від них відмовилися на користь ламп «жорстких», з високим вакуумом — посиленням нижчим, але стабільними параметрами, що не вимагають жодних регулювань.

Незвичайна для ранніх приймально-підсилювальних ламп форма колби також успадкована від освітлювальних ламп (накалювання). Часто вони робилися на тому самому устаткуванні, наприклад, наш тріод ТМ виготовлявся на мобілізованих для потреб військових потужностях французького заводу ламп розжарювання Grammont. Їхня торгова марка називалася Fotos, а сам тріод Fotos TM. Коли попит на лампи перевищив виробничі можливості, їх почали випускати і на фабриці Compagnie Generale des Lamps, торгова марка якої була Metal, а лампи — TM Metal.

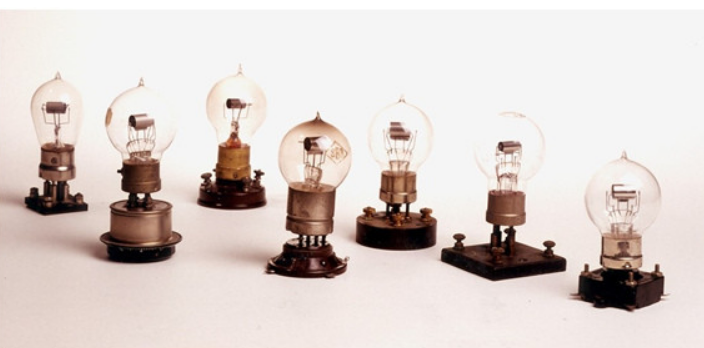

Фото 1.4. Французькі ТМ різних заводів. Трохи відрізняються виконанням - формою колби, матеріалами, конструкцією та розмірами електродної системи, пристроєм цоколя.
Фото 1.4. Французькі ТМ різних заводів. Трохи відрізняються виконанням - формою колби, матеріалами, конструкцією та розмірами електродної системи, пристроєм цоколя.

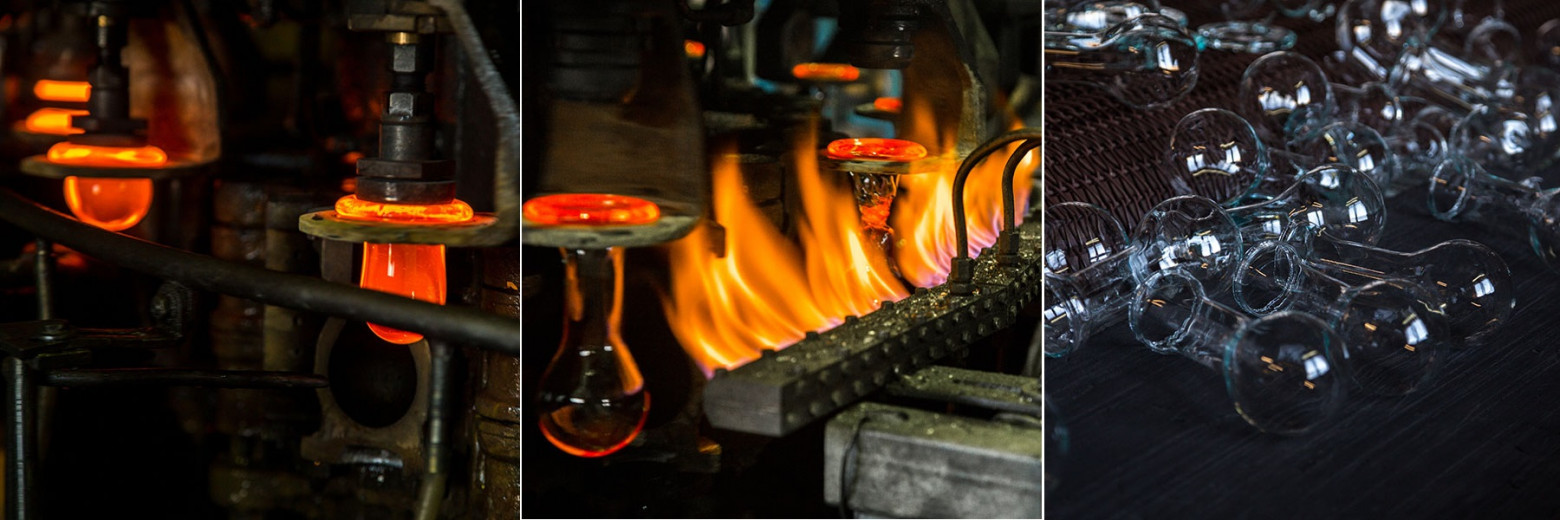

Фото 1.5. На лампових заводах колби видмухують із великої краплі звареного відразу скла відразу, минаючи виготовлення заготовки-трубки. Дешево та сердито. На фото — шматочок сучасного Калашниковського електролампового заводу (КЕЛЗ)
Фото 1.5. На лампових заводах колби видмухують із великої краплі звареного відразу скла відразу, минаючи виготовлення заготовки-трубки. Дешево та сердито. На фото — шматочок сучасного Калашниковського електролампового заводу (КЕЛЗ)

2. Створення тріоду ТМ

Цікава історія створення тріода — схожа на детективу, з героями плаща і кинджала, але він і вдалий ланцюг випадковостей, завдяки якому колишній співробітник Telefunken, який повернувся зі США, незабаром після початку Першої світової війни розповів (на допиті) французьким військовим про прогрес, досягнутий в американській трійці. Жоден із них, однак, повністю не відповідав вимогам армії — це були ті самі газонаповнені, примхливі, незручні та дорогі лампи. Французька служба далекого військового зв'язку прийняла стратегічне рішення удосконалити промислові вакуумні насоси для отримання надійних і стабільних «жорстких» ЕПП, і тільки після цього, через кілька пробних варіантів, народився відомий тріод ТМ.

Мал. 2.1. Один із перших варіантів тріода-попередника ТМ. Це «жорсткий» варіант конструкції Аудіона де Фореста – анод-пластина, М-подібна нитка, що виявилася дуже ненадійною та нестійкою до вібрацій. На малюнку: 1 – анод; 2 - сітка; 3 - нитка розжарення
Мал. 2.1. Один із перших варіантів тріода-попередника ТМ. Це «жорсткий» варіант конструкції Аудіона де Фореста – анод-пластина, М-подібна нитка, що виявилася дуже ненадійною та нестійкою до вібрацій. На малюнку: 1 – анод; 2 - сітка; 3 - нитка розжарення

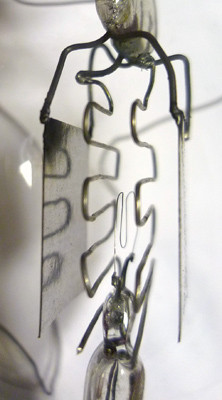

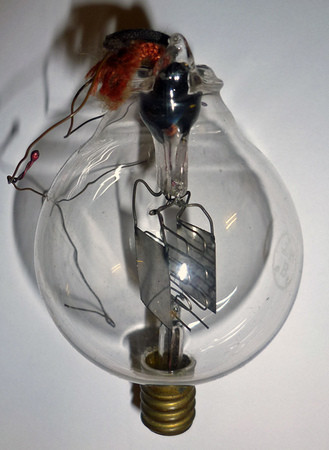

Фото 2.2. Аудіон де Фореста. У ранніх моделях сітка та анод були лише з одного боку, а вольфрамових ниток дві – швидко перегорали у низькому вакуумі. Тут нитка напруження єдина, мабуть, платинова. Анод - нікелеві платівки, сітки - грубі дротяні зигзаги. У радіоприймачі Аудіон зазвичай кріпився вгору цоколем для кращого положення нитки напруження, що висить.
Фото 2.2. Аудіон де Фореста. У ранніх моделях сітка та анод були лише з одного боку, а вольфрамових ниток дві – швидко перегорали у низькому вакуумі. Тут нитка напруження єдина, мабуть, платинова. Анод - нікелеві платівки, сітки - грубі дротяні зигзаги. У радіоприймачі Аудіон зазвичай кріпився вгору цоколем для кращого положення нитки напруження, що висить.
Фото 2.3. Електродна система Аудіону більша
Фото 2.3. Електродна система Аудіону більша

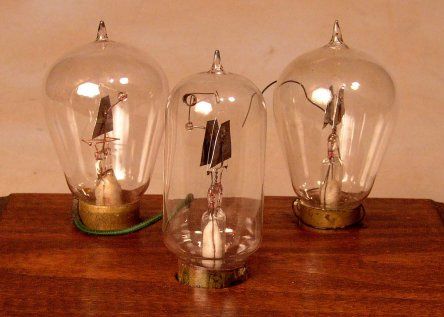

Фото 2.4. Ще кілька конструкцій ранніх ламп (тут, діоди, або, як їх тоді називали — клапани) з пластинчастими анодами
Фото 2.4. Ще кілька конструкцій ранніх ламп (тут, діоди, або, як їх тоді називали — клапани) з пластинчастими анодами
Мал. 2.5. Ще один проміжний варіант майбутнього універсального армійського тріода ТМ на основі американського плітрона Ленгмюра. Нитка розжарення V-подібна на підвісі. Конструкція працювала добре, але у виробництві виявилася надто складною та дорогою. 1 - анод; 2 - сітка; 3 - нитка розжарення; 4 - цоколь
Мал. 2.5. Ще один проміжний варіант майбутнього універсального армійського тріода ТМ на основі американського плітрона Ленгмюра. Нитка розжарення V-подібна на підвісі. Конструкція працювала добре, але у виробництві виявилася надто складною та дорогою. 1 - анод; 2 - сітка; 3 - нитка розжарення; 4 - цоколь
Мал. 2.6. Фінішна пряма варіант передостанній. Циліндричний анод, натягнута на його осі пряма нитка розжарення, спіральна сітка. Працювало добре, було випущено партію таких ламп. Практика, однак, показала: вертикальне розташування електродної системи виявилося недостатньо вібростійким — часто лампи навіть не доїжджали цілими від заводу до адресатів. Розташування електродів замінили на горизонтальне, а цоколь (вперше!) на швидкозмінний чотириштирковий
Мал. 2.6. Фінішна пряма варіант передостанній. Циліндричний анод, натягнута на його осі пряма нитка розжарення, спіральна сітка. Працювало добре, було випущено партію таких ламп. Практика, однак, показала: вертикальне розташування електродної системи виявилося недостатньо вібростійким — часто лампи навіть не доїжджали цілими від заводу до адресатів. Розташування електродів замінили на горизонтальне, а цоколь (вперше!) на швидкозмінний чотириштирковий

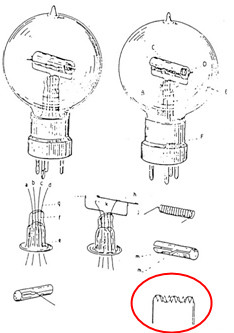

Мал. 2.7. З патентної заявки Пері та Біге. Цікавий момент - варіант посиленої сітки для потужнішого (з подовженим анодом) виконання лампи. Для зміцнення довгої, тонкої та м'якої спіралі її пропонувалося скріпити з кількома витками дроту товстішим.
Мал. 2.7. З патентної заявки Пері та Біге. Цікавий момент - варіант посиленої сітки для потужнішого (з подовженим анодом) виконання лампи. Для зміцнення довгої, тонкої та м'якої спіралі її пропонувалося скріпити з кількома витками дроту товстішим.

3. Що вийшло

3.1. Fotos TM

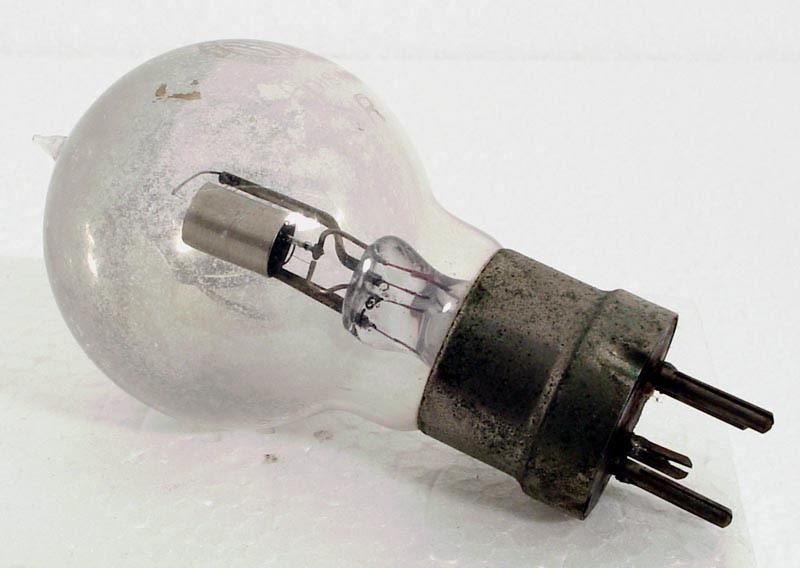

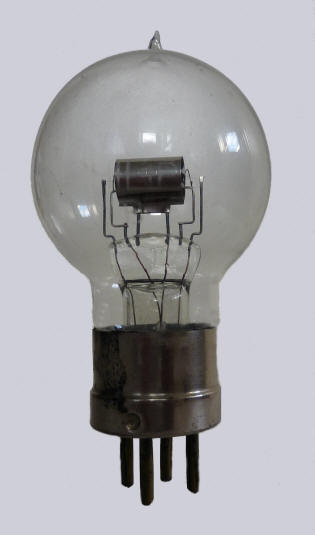

Фото 3.1. Залишки маркування на балоні лампи – логотип заводу-виробника та його назва – Grammont
Фото 3.1. Залишки маркування на балоні лампи – логотип заводу-виробника та його назва – Grammont

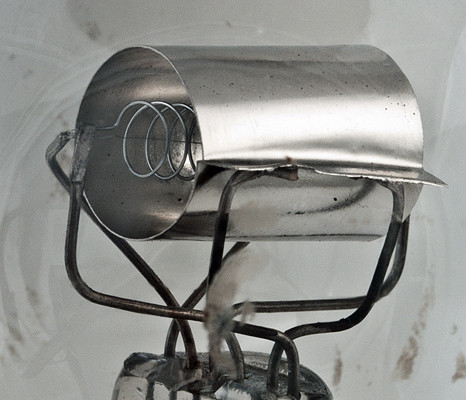

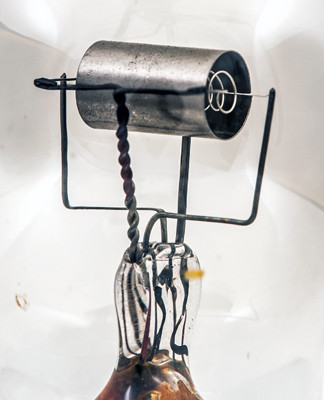

Фото 3.2. Циліндричний анод згорнутий з листа і зібраний контактним зварюванням у трьох точках. Кінці W нитки (і Mo сітки?) затиснуті у відгинах опор, як це зазвичай робиться в лампах розжарювання
Фото 3.2. Циліндричний анод згорнутий з листа і зібраний контактним зварюванням у трьох точках. Кінці W нитки (і Mo  сітки?) затиснуті у відгинах опор, як це зазвичай робиться в лампах розжарювання

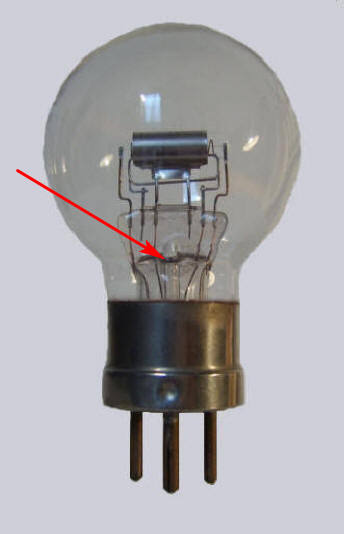

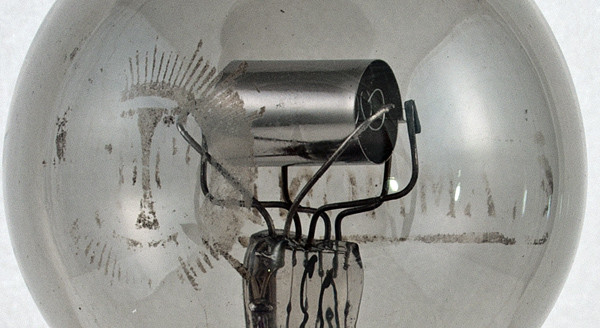

Фото 3.3. Сітка має висновки назовні балона від обох кінців для прогріву (знегаджування) при відкачуванні пропусканням електричного струму. Один із цих технологічних висновків обрізається перед вклеюванням лампи у чотириконтактний цоколь.
Фото 3.3. Сітка має висновки назовні балона від обох кінців для прогріву (знегаджування) при відкачуванні пропусканням електричного струму. Один із цих технологічних висновків обрізається перед вклеюванням лампи у чотириконтактний цоколь.
Фото 3.4
Фото 3.4

3.2. Metal TM

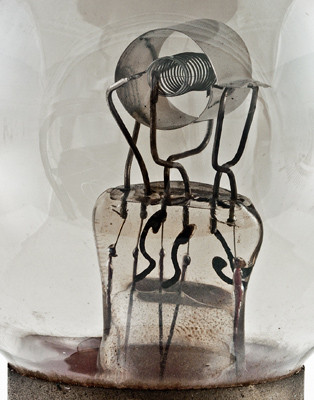

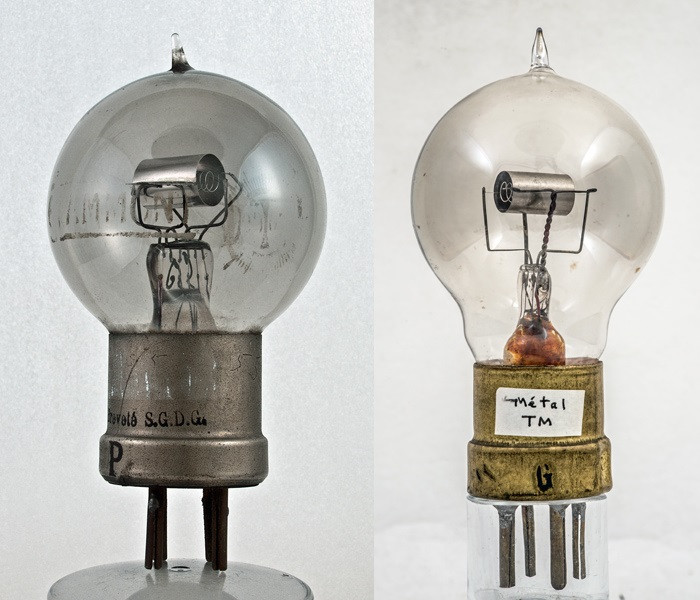

Фото 3.5. Крім дещо іншої, грушоподібної, а не кулястої, як у Fotos, колби, лампи трохи відрізняються деталями електродів. Відразу впадає в очі загальна для двох кінців сітки скручена стійка, виведення назовні у неї тільки один
Фото 3.5. Крім дещо іншої, грушоподібної, а не кулястої, як у Fotos, колби, лампи трохи відрізняються деталями електродів. Відразу впадає в очі загальна для двох кінців сітки скручена стійка, виведення назовні у неї тільки один
Фото 3.6. Вид з іншого боку. Кольорова ніжка - паяльний флюс, що натек на її зовнішню порожнину, використовуваний при монтажі цоколя.
Фото 3.6. Вид з іншого боку. Кольорова ніжка - паяльний флюс, що натек на її зовнішню порожнину, використовуваний при монтажі цоколя.

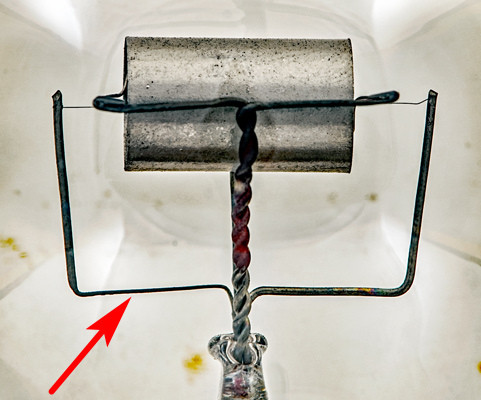

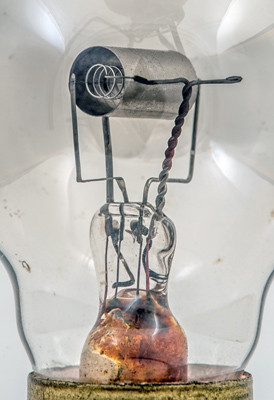

Фото 3.7. Одна з опор нитки розжарення (яка лаконічність і турбота!) перетворена на плоску пружину для компенсації подовження W нитки при нагріванні
Фото 3.7. Одна з опор нитки розжарення (яка лаконічність і турбота!) перетворена на плоску пружину для компенсації подовження W  нитки при нагріванні

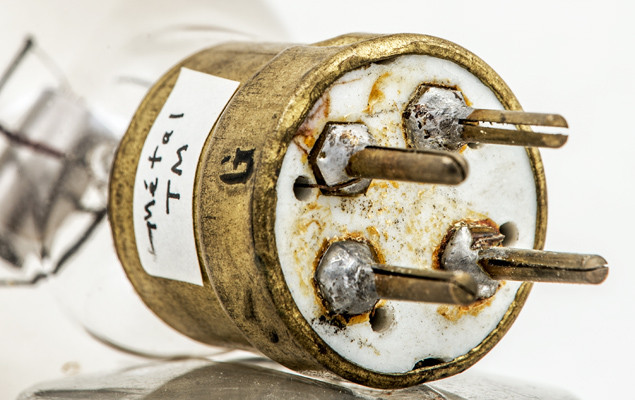

Фото 3.8. Цоколь лампи. Ізоляційна вставка керамічна
Фото 3.8. Цоколь лампи. Ізоляційна вставка керамічна

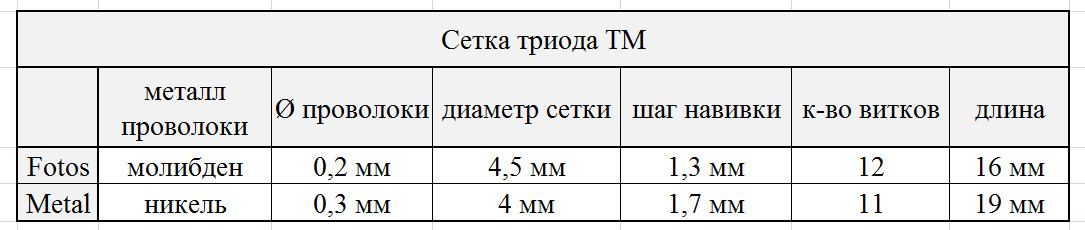

3.3. Розміри, матеріали, параметри тріоду ТМ

Анод  - циліндр Ø 10 мм, довжиною 15 мм, з листового нікелю 0,15 мм.

Напруження  - вольфрам 0,051 ... 0,059 мм, довжиною 21 ... 23 мм, для струму 0,7 А при напрузі 4 В.

Легендарний вакуумний тріод 1920-х - ТМ. Історія, конструкція, характеристики

Гранично допустимі електричні характеристики : при напрузі анода 160 і -2 на сітці, струм анода становить 3…6 мА, струм сітки трохи більше 1 мкА.

Звичайні робочі характеристики в приймально-підсилювальному застосуванні : напруга анода 40 В, напруга сітки 0 В струм анода 2 мА, крутість характеристики 0,4 мА/В, внутрішній опір 25 кОм, коефіцієнт посилення 10.

Діаметр колби Fotos ТМ – 55 мм, висота без штирьків цоколя – 88 мм.  Скло  – напевно платинової групи. Їм оперувало й виробництво (освітлювальних) електроламп, на базі якого розгорнули виробництво тріодів, і на кольорових фото де-не-де миготить характерний червонуватий колір впаїв, на той час вже винайденого (1913)  платініту  - спеціального електровакуумного біметалу. У ранніх лампах,  триланкові впаї  (мідь-платініт-нікель), могли мати вставку з платини.

Термін служби ламп , виготовлених у суворій відповідності до технічних умов, а у воєнний час вони виконували не завжди — не довше 100 годин. Лампи, зроблені з відхиленнями і з некондиційної сировини, маркувалися хрестиком на колбі — вони мали підвищений рівень шумів і були масово схильні до відмов через розтріскування скла і натікання повітря в колбу.

Н2 4. Варіанти ТМ

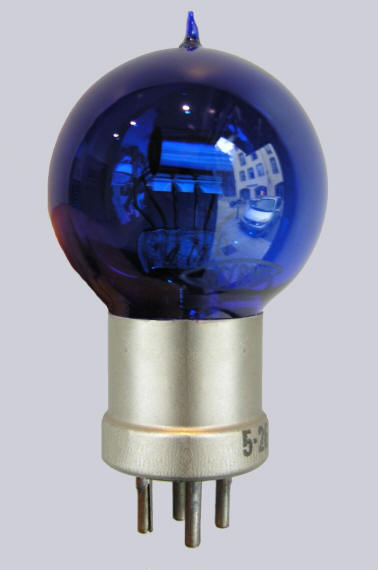

Фото 4.1. Насамперед темні колби: наприклад, французький Grammont з 1923 р. став робити скло своїх ТМ темно-синім. Імовірно, це менше демаскувало військового радиста — а розжарювання з простого вольфраму яскраво світилося, майже як звичайна лампа розжарювання. Крім того, темне скло приглушувало яскраве світло, менше відволікаючи оператора, а за деякими відомостями не дозволяло використовувати дорогі тріоди для простого освітлення.
Фото 4.1. Насамперед темні колби: наприклад, французький Grammont з 1923 р. став робити скло своїх ТМ темно-синім. Імовірно, це менше демаскувало військового радиста — а розжарювання з простого вольфраму яскраво світилося, майже як звичайна лампа розжарювання. Крім того, темне скло приглушувало яскраве світло, менше відволікаючи оператора, а за деякими відомостями не дозволяло використовувати дорогі тріоди для простого освітлення.
Фото 4.2. «Рогата» ТМ — у 1917 р. запатентована конструкція ТМ із зменшеною міжелектродною ємністю — до роботи більш високих частотах. Висновки сітки та анода в ній виконані на колбу, самі ж електроди тепер стали кріпитися на додаткових скляних стійках.
Фото 4.2. «Рогата» ТМ — у 1917 р. запатентована конструкція ТМ із зменшеною міжелектродною ємністю — до роботи більш високих частотах. Висновки сітки та анода в ній виконані на колбу, самі ж електроди тепер стали кріпитися на додаткових скляних стійках.

Крім Франції, невдовзі свої варіанти тріоду ТМ почала випускати і Британія (тип R), Голландія (тип Е), США, Росія (Р-5, П-7). Як більш менш точні копії, так і розвиваючи і адаптуючи (іноді і масштабуючи) конструкцію для своїх потреб.

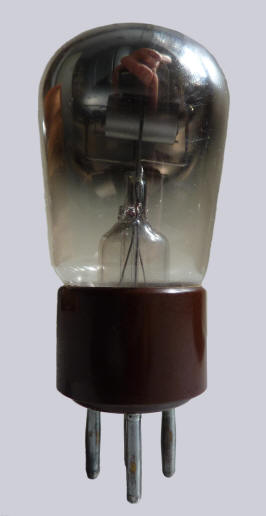

Фото 4.3. Британський тип R Ediswan, пробний варіант з вертикальним розташуванням електродів - дослідження придатності конструкції для простої циліндричної колби. Існували і канонічні місцеві копії ТМ, і навіть газонаповнена ТМ (тип R2) з азотом
Фото 4.3. Британський «тип R» Ediswan, пробний варіант з вертикальним розташуванням електродів - дослідження придатності конструкції для простої циліндричної колби. Існували і канонічні місцеві копії ТМ, і навіть газонаповнена ТМ (тип R2) з азотом
Фото 4.4. "Тип Е" Philips. Електродна система розташована вздовж скляного гребеня ніжки, а не поперек, як у французького варіанта, дротяні стійки для електродів, відповідно, сформовані інакше. Варіант лампи зі штенгелем зверху колби
Фото 4.4. "Тип Е" Philips. Електродна система розташована вздовж скляного гребеня ніжки, а не поперек, як у французького варіанта, дротяні стійки для електродів, відповідно, сформовані інакше. Варіант лампи зі штенгелем зверху колби
Фото 4.5. "Тип Е" Philips. Варіант зі штенгелем у ніжці
Фото 4.5. "Тип Е" Philips. Варіант зі штенгелем у ніжці
Фото 4.6. "Тип Е" Philips. Мiniwatt - з економічним торованим W катодом і розпилюваним (Mg? Ва?) Геттером
Фото 4.6. "Тип Е" Philips. Мiniwatt - з економічним  торованим  W  катодом і розпилюваним (Mg? Ва?) Геттером

5. Разом

Крім цікавої історії, тріод ТМ завдяки простій і лаконічній конструкції прожив довго і став родоначальником і прообразом безлічі приймально-підсилювальних та генераторних ламп у різних куточках світла. Поступово ТМ обріс можливостями і отримав набагато вищі характеристики, став набагато економічнішим — тріод перетворився на змішувальну лампу з кількома однаковими сітками (!), на тетрод. Катод з чистого вольфраму доріс до на порядок більш економного торованого вольфраму, а пізніше і з барієвим напиленням — т.з.  азидний процес . Змінювалися колби ламп та розміри електродів, у конструкції з'явилися гетери.

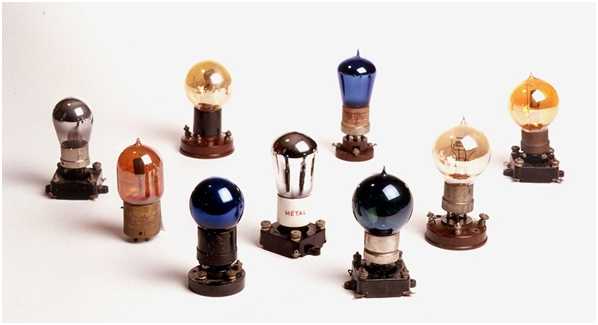

Фото 5.1. Деякі з варіантів тріод ТМ
Фото 5.1. Деякі з варіантів тріод ТМ

Любитель-експериментатор в історії виникнення перших радіоламп, крім натхнення, зможе знайти для себе і практичні відомості — благо тодішні майстерні та лабораторії були оснащені не багатшими за нинішні аматорські.
