Ця публікація завершує цикл історичних нарисів про героїчну епоху битви за короткі хвилі та становлення лампової радіоелектроніки.
Герої моїх нарисів були романтиками. Федір Лбов не побоявся кримінального переслідування за вихід в ефір, Ернст Кренкель ризикував життям в Арктиці, Джон Рейнарц просто опублікував свої розробки та не став їх патентувати. Вони були по-справжньому безстрашні: комутували телеграфними ключами анодні ланцюги передавачів; руками перебудовували частоту передавача стисненням та розтягуванням котушок під напругою; вважали робочим моментом, коли лампа "давала газ" і вибухала.
Життя не стояло на місці. У ході підготовки до Другої Світової війни технологічний процес виробництва радіоламп був значно вдосконалений. Були розроблені схеми простих і надійних КВ передавачів на лампах, що серійно випускаються. Романтизм коротких хвиль вступав у стадію зрілості.
Життя почало налагоджуватися
9 березня 1946 року за підписом Заступника Голови Ради Міністрів СРСР В.М. Молотова радіоаматорство повернулося на правове поле. Слідом за цією подією при ЦС Союзу Осоавіахім СРСР було створено Комітет короткохвильового радіоаматорства, який очолив маршал військ зв'язку І.Т. Пересипкін (sic!). Заступниками було затверджено інженера віце-адмірала А.І. Берг та Герой Радянського Союзу Е.Т. Кренкель.
Громадянам стали повертати вилучені під час війни радіоприймачі. Відновлено видачу дозволів на роботу в ефірі.
У травні 1946 вийшов перший номер журналу «Радіо», де Ернст Кренкель опублікував інформаційне повідомлення про організацію Центрального радіоклубу (ЦРК), а Федір Лбов розмістив замітку про R1FL. У номері також «відзначилися» і маршал Пересипкін, і адмірал Берг, і академік Капіца, і герої-папанинці, і інженер Шапошников і ще багато шановних і знатних людей.
З 1947 року Держенерговидав почав видавати книжки серії «Масова радіобібліотека». Наступна частина нарису написана за мотивами випуску 162 (Казанський І.В. Як стати короткохвильовиком) з подальшим аналізом схеми за матеріалами випуску 125 (Шульгін К.А. Конструювання аматорських короткохвильових передавачів).

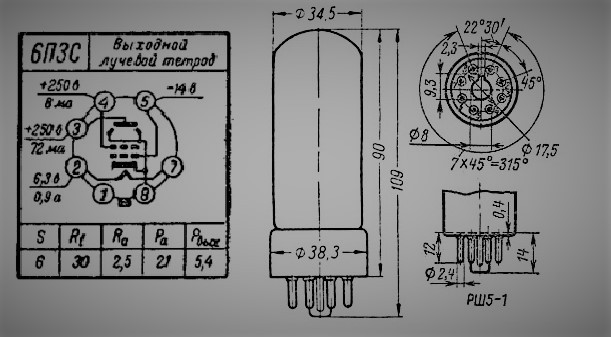

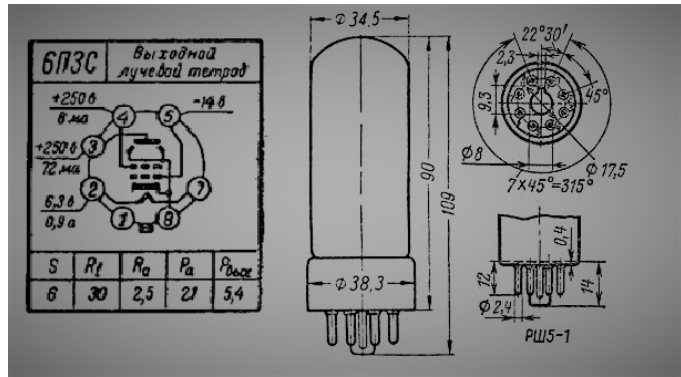

Передавач радіоаматора-початківця на 6П3С
У ті далекі часи не було ні трансіверів, ні синтезаторів частоти. Звичайна аматорська радіостанція складалася з роздільних приймача та передавача.
Щоб провести радіозв'язок із іншим радіоаматором, потрібно було налаштувати свій передавач на його частоту. І це було непросто! Прийнявши сигнали іншого радіоаматора на свій приймач, потрібно було за шкалою передавача приблизно встановити (а точно за аналоговою шкалою встановити не вдається) частоту передачі, а потім підстроювання частоти передачі домогтися прийому сигналу свого передавача на свій приймач на частоті кореспондента.

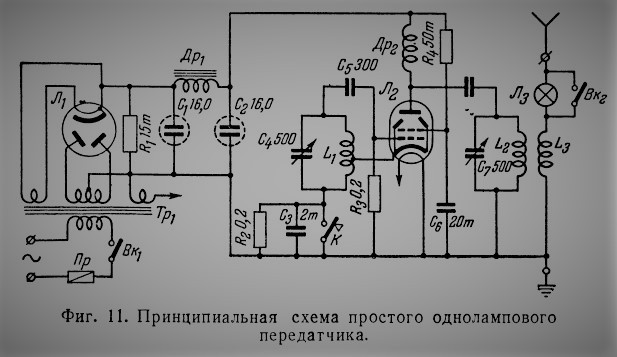

Повернемося до передавачів на 6П3С. Схема нижче була опублікована 1952 року. Вона гранично романтична: джерело анодної напруги зібрано на кенотроні, що задає генератор (ЗГ) використовується відразу як кінцевий ступінь, в анодних ланцюгах відсутня амперметр. Насолоджуйтесь:
Проте використання цього передавача не вимагає героїзму. При закритому корпусі шанси потрапити під напругу мінімальні: «індуктивна триточка» і конденсатор змінної ємності (КПЕ) в генераторі, що задає, підключені до катодних ланцюгів, туди ж підключений і телеграфний ключ.
Коли телеграфний ключ розімкнуто, коливання ЗГ зірвані. При натисканні на ключ відбувається запуск ЗГ, і в антеному контурі з'являються коливання частоти резонансу контуру L1C4. R2C3 паралельно ключу забезпечують плавний запуск ЗГ, що робить вихідний сигнал менш «чірикає». Форма вихідного сигналу при комутації без ланцюжка R2C3 наведена на графіку а), з ланцюжком - на графіку б):
За формою вихідного сигналу бачимо, що при натисканні на ключ здійснюється передача в ефір немодульованої несучої або CW (Continuous Wave).

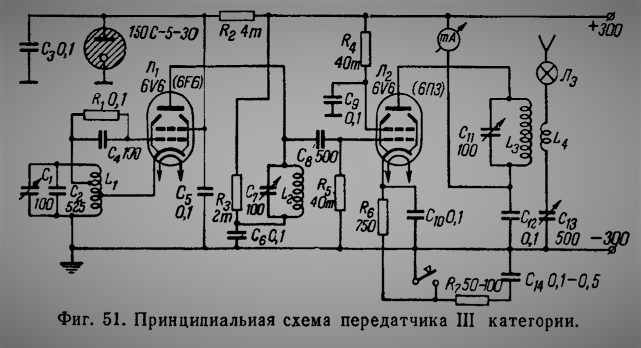

Особливий шарм конструкції надає те що, що «самоконтроль», тобто. Підстроювання частоти передачі можна провести лише за сигналом, який вже йде в ефір! Для порівняння наведу набагато практичнішу схему передавача III категорії з книги Шульгіна:
ЗГ та кінцевий ступінь реалізовані на різних лампах. Ланцюги живлення ЗГ стабілізовані. В анодні ланцюги вихідної лампи контролю струму включений амперметр. Телеграфний ключ підключений до катоду ланцюгів вихідного каскаду.
ЗГ у схемі з книги Шульгіна включений постійно, визначити частоту налаштування передавача контрольним приймачем не проблема. Схема Шульгіна набагато зручніша в роботі, набагато стабільніша за частотою і краще за формою сигналу, але ламп у ній вже дві.
Несподіваний напрямок розвитку передавача на 6П3С
У 60-ті роки романтики у зв'язку з КВ мало залишилося. Радіоаматорський зв'язок став спортивною дисципліною. В ефірі ставало тісно і радіоаматори переходили на зв'язок односмуговими видами модуляції. Стали широко застосовуватися трансівери, і відпала необхідність підлаштовувати частоту передавача.
Залишки романтиків запекло чинили опір технічному прогресу і використовували передавачі з амплітудною модуляцією вже поза правовим полем.

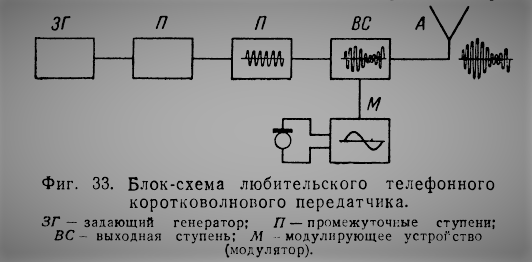

Амплітудна модуляція сигналу здійснюється за допомогою модулятора. Наведу блок-схему АМ передавача з книги Шульгіна:
АМ модулятор змінює за сигналом з мікрофона:
або напруга живлення кінцевого ступеня (анодна модуляція),
або зміщення на сітках кінцевого ступеня (сіточна модуляція).
Найкращі результати виходять при модуляції керуючої (першої) або захисної (третій) сіток. Анодна модуляція в чомусь була простішою, але й сіткової якості не давала.
Найбільш незнищенні романтики використовували як анодний модулятор підсилювач магнітофона, радіоли або радіопереміщення. У цьому випадку плюс харчування на вихідний каскад із схеми у книзі Казанського подавався з анода вихідної лампи підсилювача. Порівняно зі схемами із сітковою модуляцією якість сигналу страждала, але справжніх романтиків це не зупиняло. І назва у подібних виробів була романтичною: «шарманка»!
Використані джерела
1. «Радіо», 1946 №1
2. Казанський І.В. Як стати короткохвильовою - М.: Держенерговидав, 1952
3. Шульгін К.А. Конструювання аматорських короткохвильових передавачів - М.: Держенерговидав, 1951
