Тодішні детектори - найважливіший елемент будь-якого долампового радіо, що виділяє з радіочастотних коливань звук. Які ж існували матеріали та конструкції детекторів, придатних для виготовлення мізерними засобами середньостатистичного ентузіаста-аматора радіо? Чим останнього в цьому сенсі могла порадувати вітчизняна промисловість? За часів, коли ще не існувало готових фабричних елементів-напівпровідників, коли найскладнішим інструментом в арсеналі радіомайстра, найімовірніше, міг бути простий електричний паяльник, та й сама мережева електрика була не в кожному будинку.

1. Якими були детекторні радіоприймачі? [3]

Незважаючи на граничну простоту та мінімалізм детекторних схем, що дозволяють з'єднанням декількох деталей, почути потужну близьку радіостанцію, існували і складніші детекторні схеми з кращими та регульованими чутливістю, вибірковістю. Конструкцією та оформленням, радянські довоєнні фабричні приймачі повторювали таку велику дерев'яну скриньку — лаковане дерево, відкриті зовнішні перемикачі, масивні латунні та нікельовані деталі, великі котушки всередині.

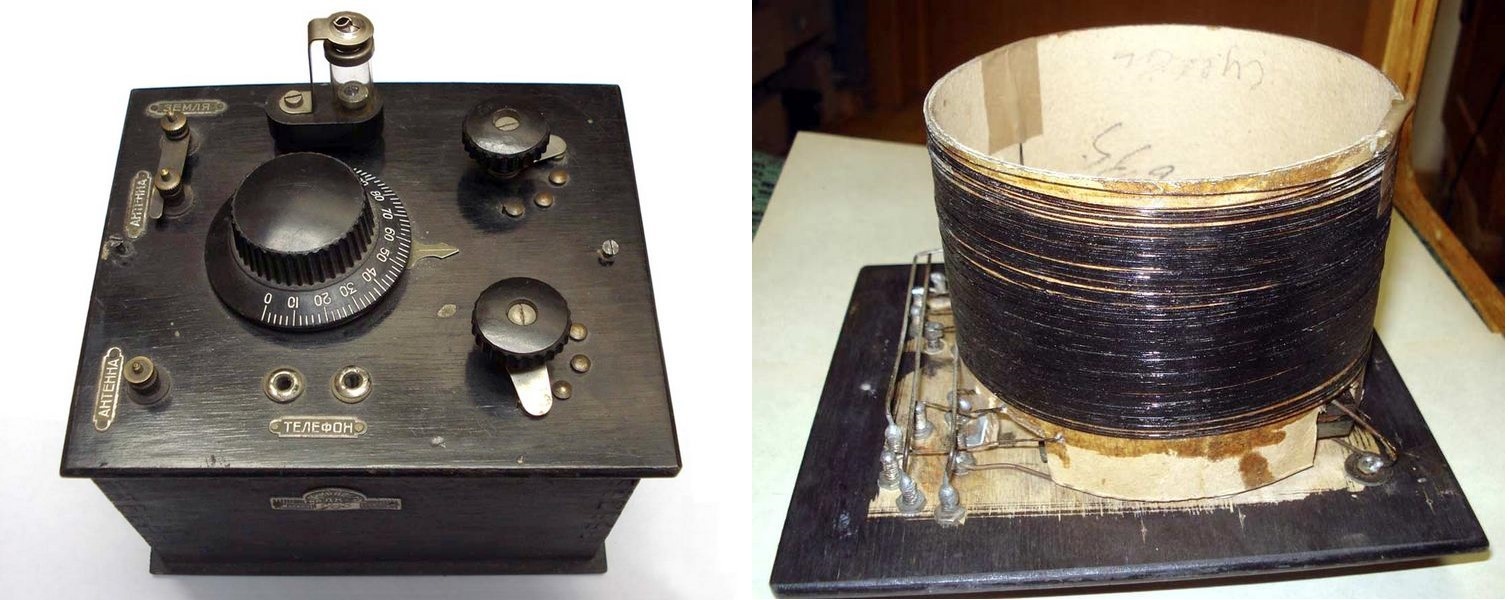

Фото 1.1. Детекторний радіоприймач «ДХ-2», 1927 р. Московський завод «Хімрадіо». Перемикач зв'язку з антеною, грубе налаштування перемиканням витків котушки, точне - конденсатором змінної ємності (КПЕ) (всередині котушки)
Фото 1.1. Детекторний радіоприймач «ДХ-2», 1927 р. Московський завод «Хімрадіо». Перемикач зв'язку з антеною, грубе налаштування перемиканням витків котушки, точне - конденсатором змінної ємності (КПЕ) (всередині котушки)

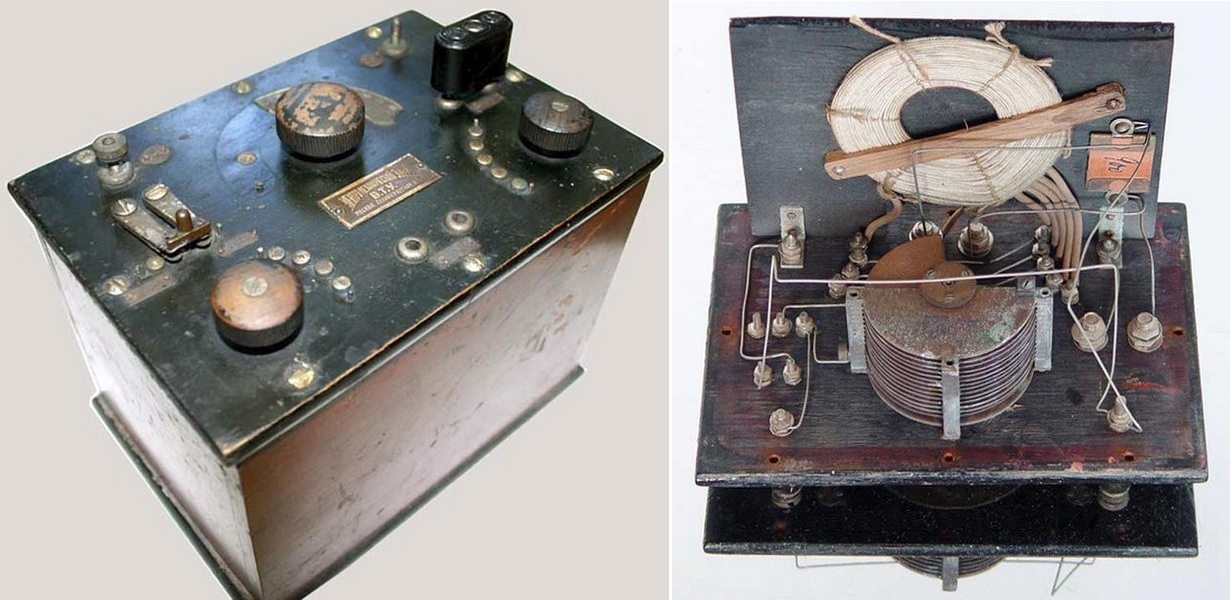

Фото 1.2. Найкращий із тодішніх радянських детекторних приймачів — «Радіоаматор», московського електромеханічного заводу, ~1925 р. Приймач мав чотири розтягнуті піддіапазони, що перекривали довжини хвиль 160…1560 м. Груба настройка — перемиканням числа витків котушки, точна — КП. Приймач вирізнявся гарною вибірковістю
Фото 1.2. Найкращий із тодішніх радянських детекторних приймачів — «Радіоаматор», московського електромеханічного заводу, ~1925 р. Приймач мав чотири розтягнуті піддіапазони, що перекривали довжини хвиль 160…1560 м. Груба настройка — перемиканням числа витків котушки, точна — КП  . Приймач вирізнявся гарною вибірковістю

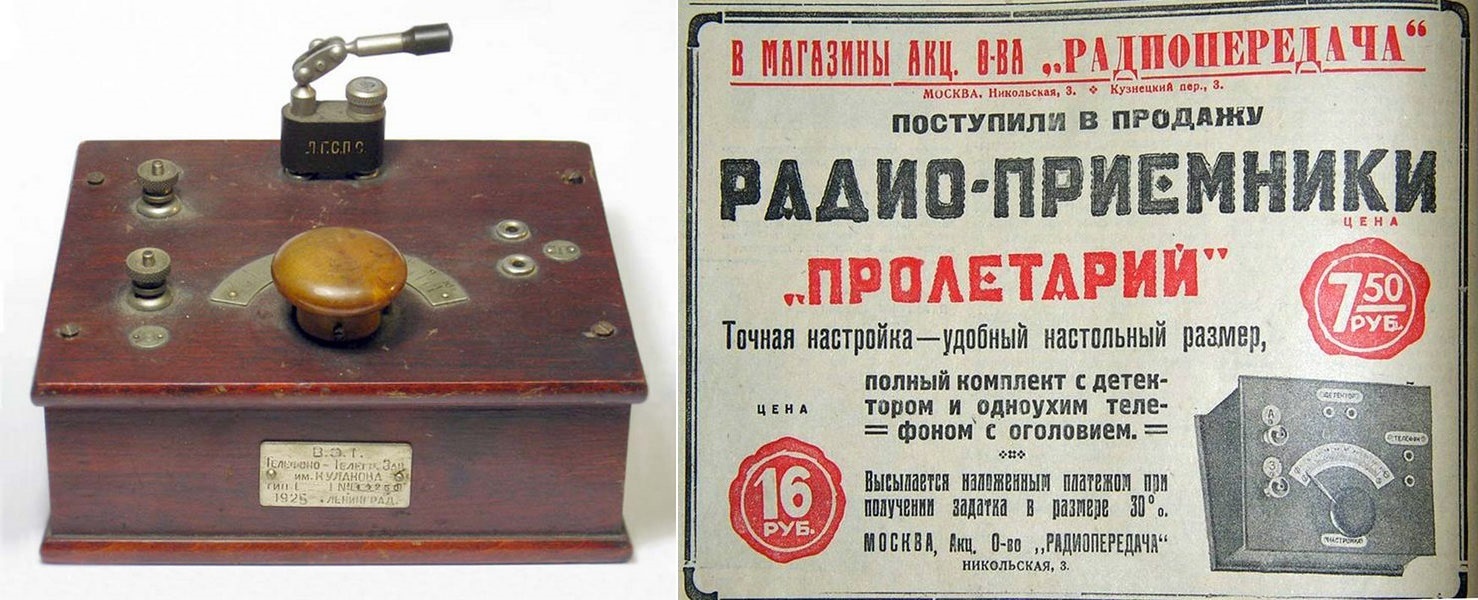

Фото 1.3. Детекторний радіоприймач «Пролетар». Ленінградський телефонно-телеграфний завод ім. Кулакова. ~1925 р. Дешева, масова та проста конструкція. Діапазон хвиль, що приймаються, — 300…1500 м. Незважаючи ні на що — корпус-скринька полірованого дерева, «німецького типу» — з похилою до оператора верхньою панеллю
Фото 1.3. Детекторний радіоприймач «Пролетар». Ленінградський телефонно-телеграфний завод ім. Кулакова. ~1925 р. Дешева, масова та проста конструкція. Діапазон хвиль, що приймаються, — 300…1500 м. Незважаючи ні на що — корпус-скринька полірованого дерева, «німецького типу» — з похилою до оператора верхньою панеллю

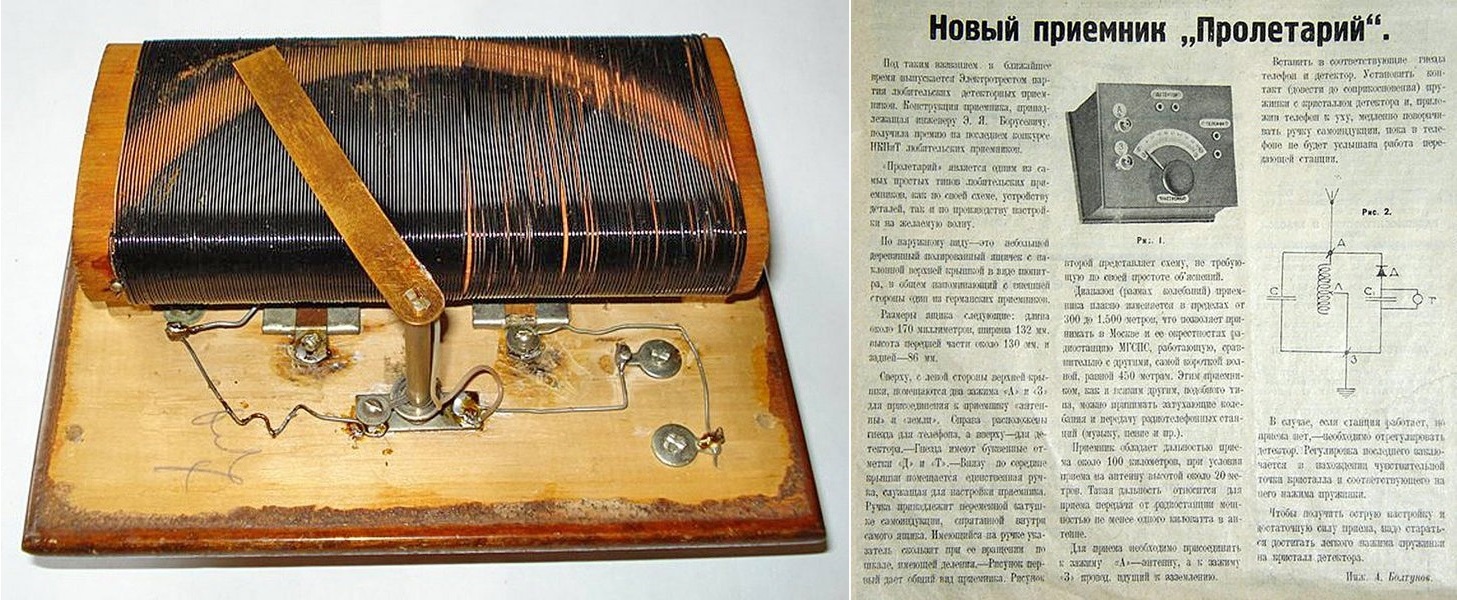

Фото 1.4. Журнальна нотатка про приймач, внутрішній пристрій. Незвично виглядає контурна котушка, намотана на дерев'яній дошці-болванці
Фото 1.4. Журнальна нотатка про приймач, внутрішній пристрій. Незвично виглядає контурна котушка, намотана на дерев'яній дошці-болванці

Повоєнне радіо було на приклад суворіше — кишенькового формату похмурі карболітові (бакелітові?) або фанерні коробочки, штамповані гнізда, контурні котушки розміром з палець, ніяких цирліхів-манірліхів, почути голос тов. Сталіна і досить, знову ж таки, радіомовних станцій ставало більше - ближче, потужніше, приймачі могли бути простішими.

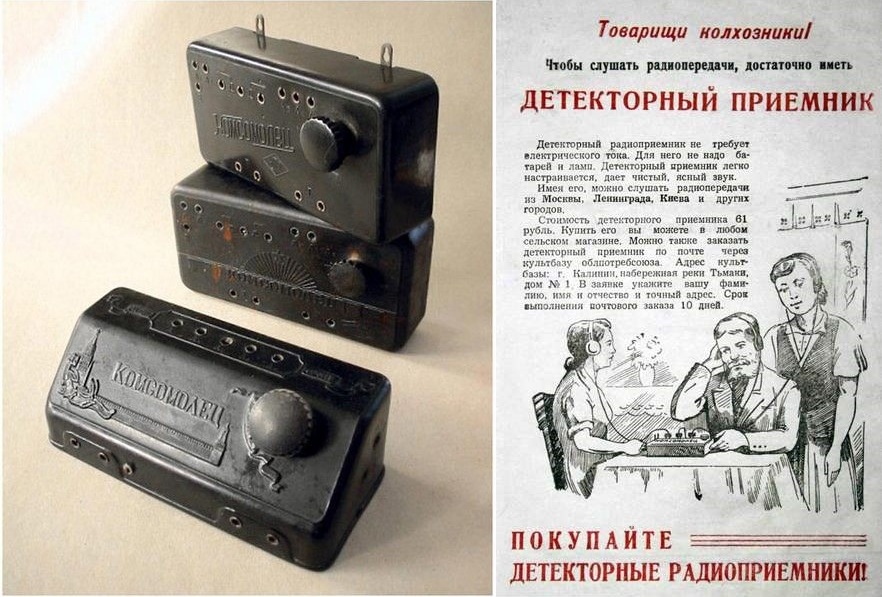

Фото 1.5. Декілька варіантів радіоприймача «Комсомолець», що незначно відрізнялися оформленням та з'єднанням контурних котушок, рекламна листівка з ним. Напрочуд зустрічалися і пізні (випускався до 1957 р.) «Комсомольці» у пластикових корпусах фривольного забарвлення — білі, оранжеві, зелені, сірі
Фото 1.5. Декілька варіантів радіоприймача «Комсомолець», що незначно відрізнялися оформленням та з'єднанням контурних котушок, рекламна листівка з ним. Напрочуд зустрічалися і пізні (випускався до 1957 р.) «Комсомольці» у пластикових корпусах фривольного забарвлення — білі, оранжеві, зелені, сірі

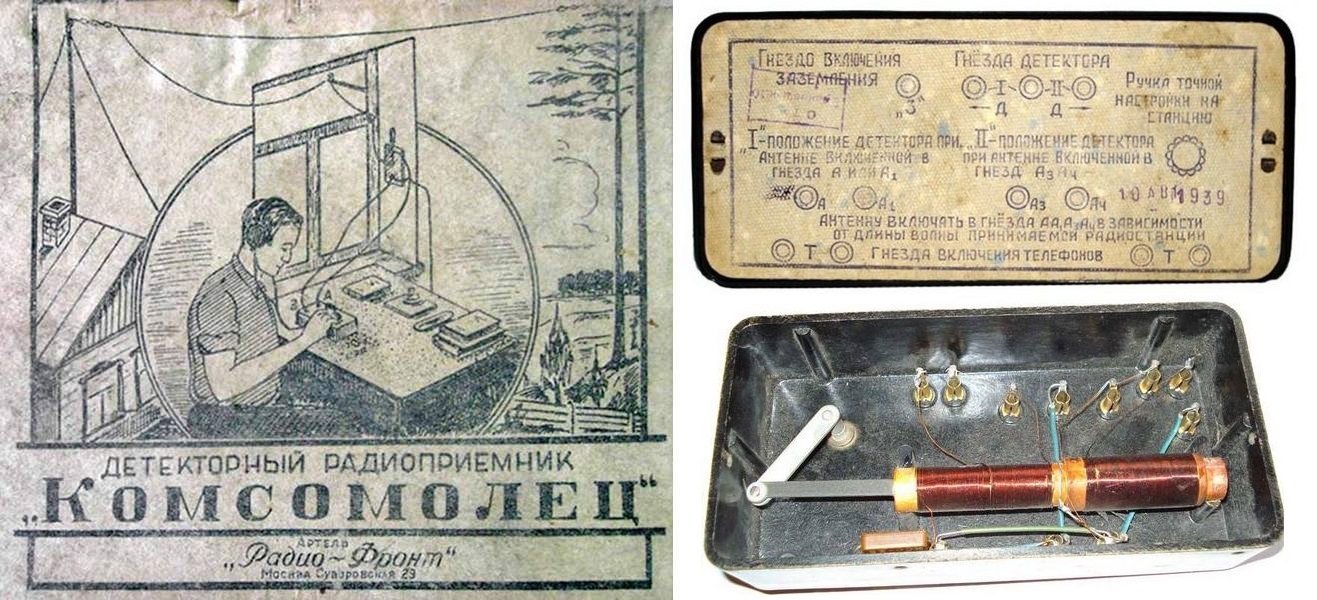

Фото 1.6. Журнальний допис, задня стінка «Комсомольця» з короткою інструкцією, внутрішній пристрій. Радіо працювало в діапазоні хвиль 250 ... 2000 м, груба настойка виконувалася перемиканням антенного штепселя у відповідне гніздо, плавна - ручкою варіометра, що пересуває всередині котушок альсиферовий сердечник
Фото 1.6. Журнальний допис, задня стінка «Комсомольця» з короткою інструкцією, внутрішній пристрій. Радіо працювало в діапазоні хвиль 250 ... 2000 м, груба настойка виконувалася перемиканням антенного штепселя у відповідне гніздо, плавна - ручкою варіометра, що пересуває всередині котушок альсиферовий сердечник

2. Зовнішні детектори

У всіх ранніх приймачах детектор був зовнішнім — спочатку закріплений у спеціальну чашку кристал, з загостреною пружинкою, що впирається в нього, на рухомому важелі. Конструкція дозволяла самостійно знаходити чутливу точку на кристалі та регулювати натиск вістря (велике фото). Пізніше з'явилися досить стійкі детектори, і колишній артефакт спростився до непримітної утилітарної штепсельної вилки.

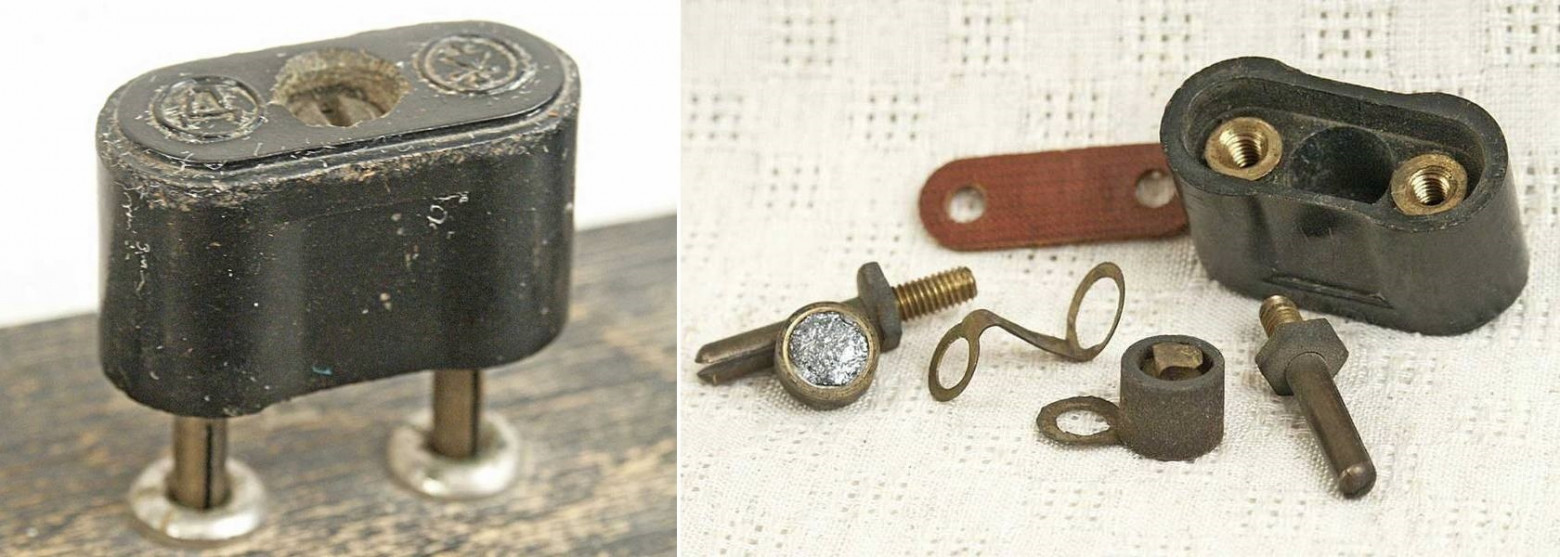

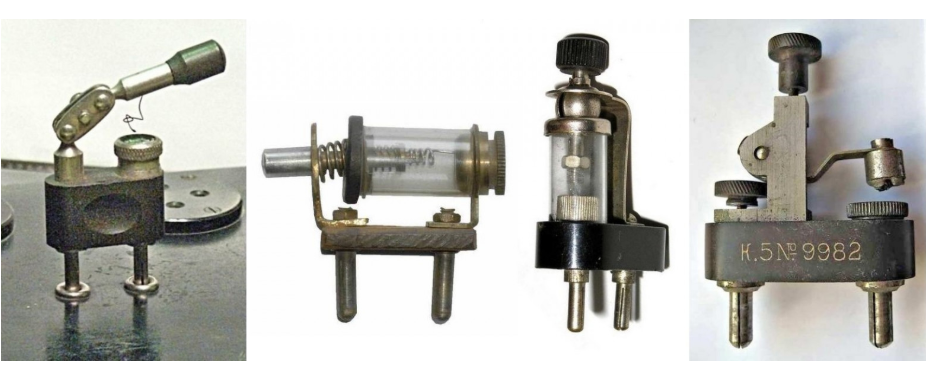

Фото 2.1. Проміжний компактний варіант детектора у вилці - все ще відкритий кристал, все ще регульована чутлива точка
Фото 2.1. Проміжний компактний варіант детектора у вилці - все ще відкритий кристал, все ще регульована чутлива точка

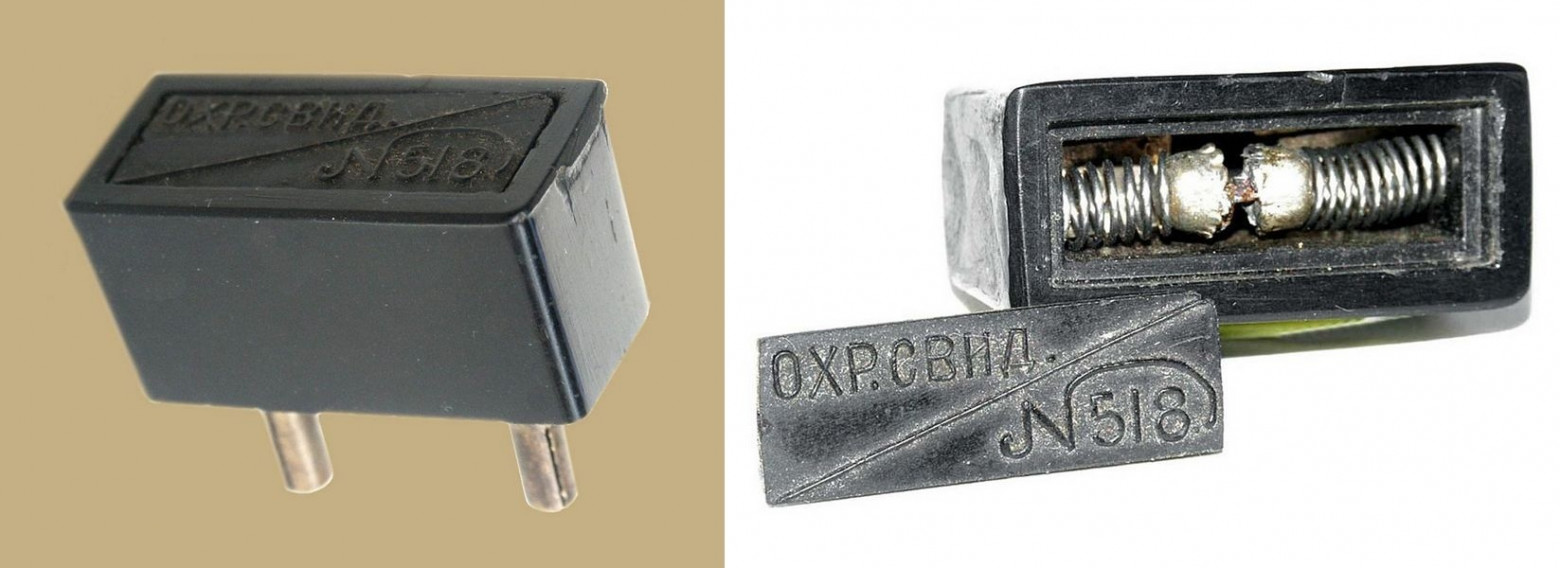

Фото 2.2. Відкритий кристал, але вже закріплений у спеціальний тримач без будь-яких регулювань
Фото 2.2. Відкритий кристал, але вже закріплений у спеціальний тримач без будь-яких регулювань

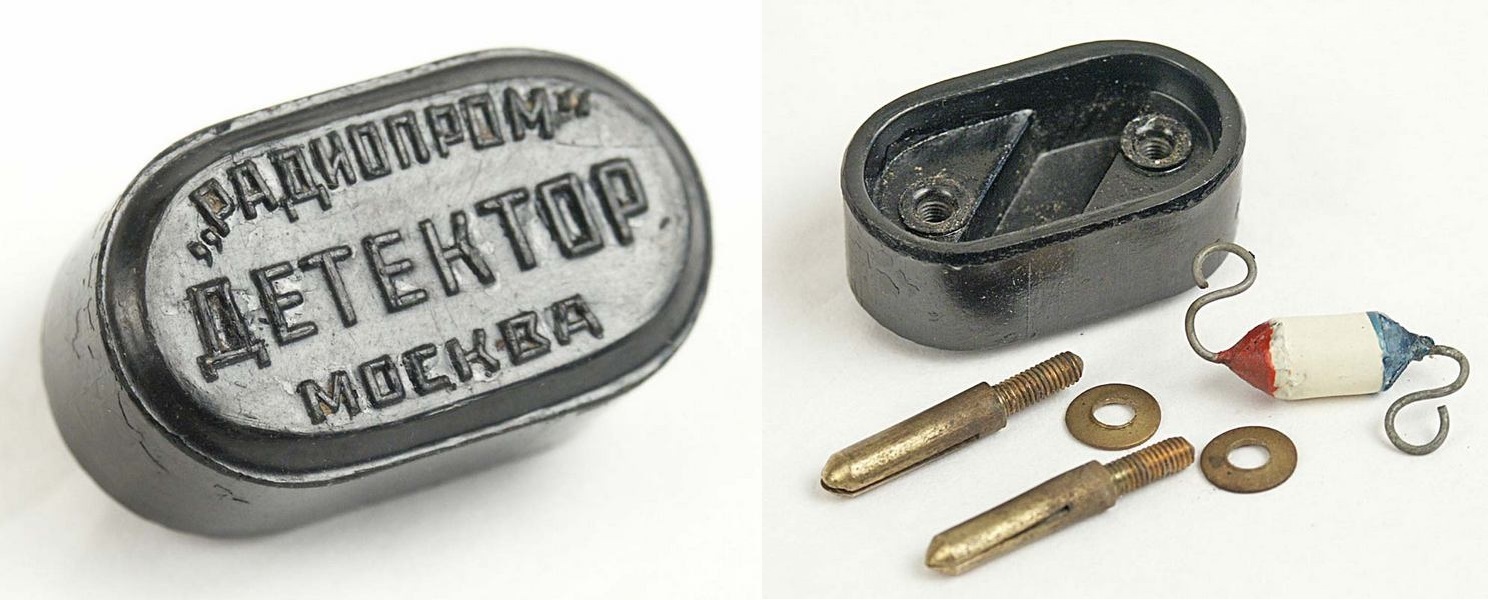

Фото 2.3. Вилка-детектор на основі напівпровідникового діода
Фото 2.3. Вилка-детектор на основі напівпровідникового діода

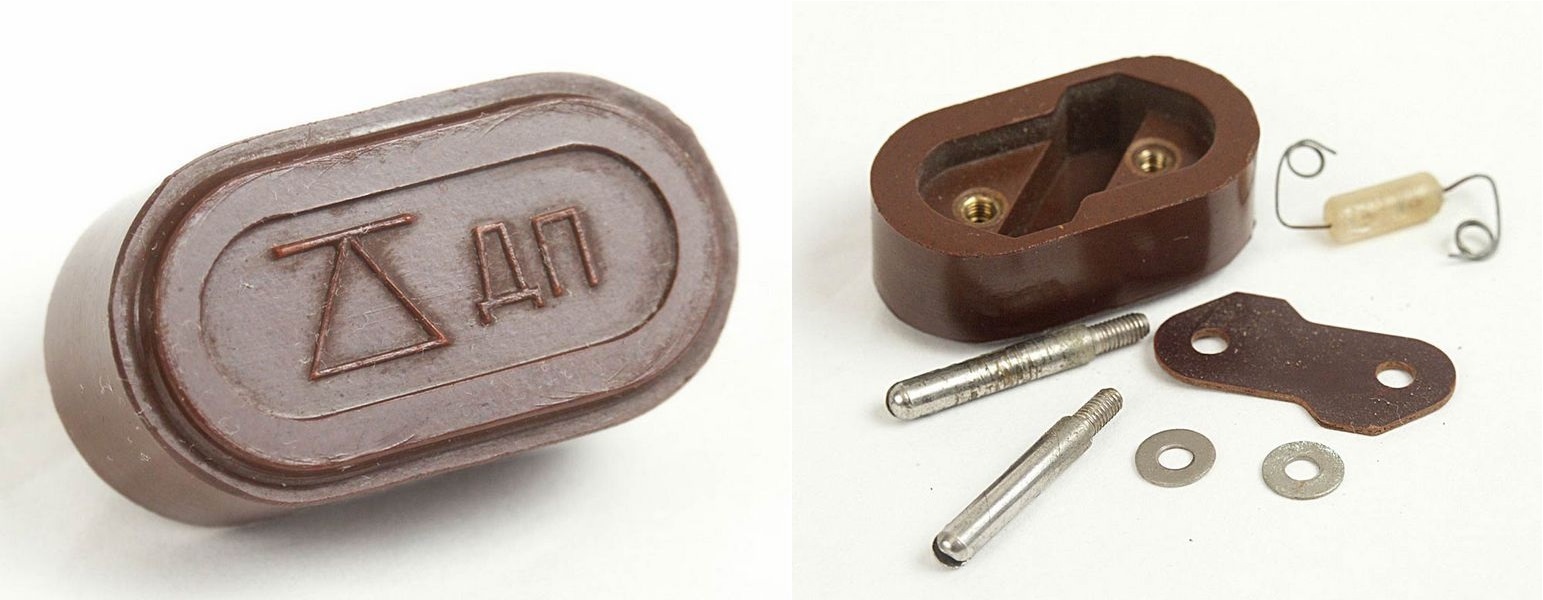

Фото 2.4. Виделка-детектор іншої конструкції. Зустрічалися і прилади на основі незабутнього скляного Д2 з виводами-стрічками. Діоди в радіо вже можна було сміливо впаювати, уникнувши кількох додаткових контактів сумнівної якості. Подібний їх зовнішній конструктив існував, ймовірно, для старих приймачів.
Фото 2.4. Виделка-детектор іншої конструкції. Зустрічалися і прилади на основі незабутнього скляного Д2 з виводами-стрічками. Діоди в радіо вже можна було сміливо впаювати, уникнувши кількох додаткових контактів сумнівної якості. Подібний їх зовнішній конструктив існував, ймовірно, для старих приймачів.

3. Детекторні пари

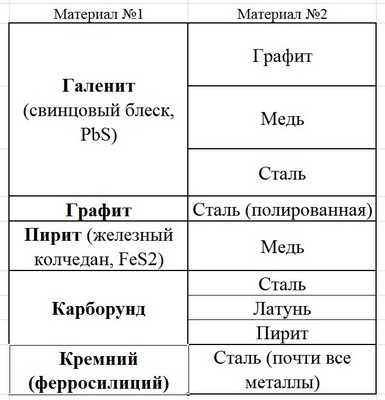

Табл. 3.1. Найбільш уживані предками пари матеріалів, які легко знайти і сьогодні. Опущений легендарний («Крістадін» О. В. Лосєва) цинкіт - рідкісний природний мінерал або (можливо) штучний кристал із шлаку цинкового виробництва. Не згадана і платина — її тонка тяганина (здобута, наприклад, зі старих скляних впаїв) дає чудову пару з усіма кристалами
Табл. 3.1. Найбільш уживані предками пари матеріалів , які неважко відшукати і зараз. Опущений легендарний («Крістадін» О. В. Лосєва)  цинкіт  - рідкісний природний мінерал або (можливо) штучний кристал із шлаку цинкового виробництва. Не згадана і платина — її тонка тяганина (здобута, наприклад, зі старих скляних впаїв) дає чудову пару з усіма кристалами

Готові природні або штучні кристали можна придбати або видобути,  галеніт і пірит  часто виготовляли власноруч, з деякими хитрощами сплавляючи сірку з металевою тирсою [4]. Сюди ж – детектор на основі окису міді.

Не всі пари працювали однаково добре, демонструючи одночасно високу чутливість (гучність прийому), стійкість та легкість пошуку робочої точки на кристалі. Наприклад, галеніт давав кращу гучність з графітом, проте, стійкіше, але й тихіше детектор працював зі сталевою голкою. Знайти робочу точку у простої та дешевої пари сталь – графіт (наприклад, лезо безпечної бритви – простий олівець) було важко тощо.

Графіт  для детектора краще брати природний та виточити з нього добре загострену голку. Чим гостріша голка, тим вище гучність радіопередачі. Олівцевий графіт (не від твердого олівця — у його складі багато глини) можна використовувати лише у крайньому випадку.

Дуже хорошим набором якостей володів  карборунд  - недорогий і порівняно доступний, стійкий і чутливий, не вимагає частих, затамувавши подих, регулювань. Крім того, подавши на карборундовий детектор невелику напругу від одного-двох гальванічних елементів через реостат і регулюючи його, можна було відшукати найкращу робочу точку, досягнувши приросту гучності радіопередачі в два-три рази. Подібними властивостями, хоча й меншою мірою, мали й деякі інші пари.

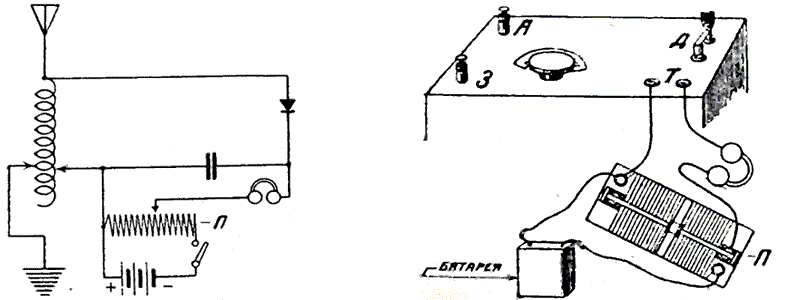

Мал. 3.2. Приклад доопрацювання звичайного детекторного приймача. Схема важлива та малюнок зовнішніх додаткових підключень. Потенціометр дротяний, саморобний, батарея 1.5…4 У. З журнальної статті 1926 р. Батареї для кишенькового ліхтарика вистачало кілька місяців роботи
Мал. 3.2. Приклад доопрацювання звичайного детекторного приймача. Схема важлива та малюнок зовнішніх додаткових підключень. Потенціометр дротяний, саморобний, батарея 1.5…4 У. З журнальної статті 1926 р. Батареї для кишенькового ліхтарика вистачало кілька місяців роботи

При цьому (подача невеликої напруги) карборундовий детектор, крім підвищення гучності прийому, демонстрував і підвищену стійкість, так що загальна конструкція детектора, його «верстат», міг бути дуже спрощеного типу або кристал міг зовсім закладатися в штепсельну вилку на манер пізніх заводських2.

До місця наведемо і цікаву замітку тов. Тарасова («Радіо Усім» №2, 1925 р.):

Ви, можливо, думаєте, що лише в магазині «Шаурова» або «МГСПС» купіть хороший кристал до детектора. Ви жорстоко помиляєтесь у такому разі. Що варто вам, йдучи з прогулянки чи купання, захопити 5…10 невеликих, негладких каменів, з дна річки, підніжжя гористого урвища. Що варто потім, розколовши каміння, випробувати їх замість кристала детектора. Нічого не буде вам це коштувати. Спеціально з метою розшукати придатні кристали я пішов уздовж берега річки-Москви. Можливо, щасливий випадок. Можливо, чуття старого радіоаматора. Але в результаті майже всі мінерали працювали цілком задовільно, якщо не добре. А я набрав багато таких мінералів. Стільки, що в мене блиснула навіть думка торгувати ними. На жаль, людина я не комерційна, і думку про наживу довелося залишити іншим.

4. Саморобні конструкції «верстатів» детекторів

Могли нагадувати тією чи іншою мірою спрощені фабричні, траплялися, однак, і дуже оригінальні. З останніх наведемо кілька цікавих. Кристали в тримачах закріплювали постійним затискачем, притискали гвинтиком, у порожній простір металевої чашки навколо кристала запресовували станіоль (олов'яну фольгу) або впаювали сплавом Вуда - заповнювали чашку розплавом і вдавлювали кристал. Сплав його щільно охоплює, стискаючись під час остигання. Зауважимо, багато мінералів слід було вплавляти тільки легкоплавким сплавом — інакше вони могли зовсім втратити властивості, що детектують. Перегрівання, однак, зовсім не стосувалося, наприклад, карборунду. Для його закладення допускалося застосовувати звичайний «третинник» - 1 частина свинцю на 2 частини олова.

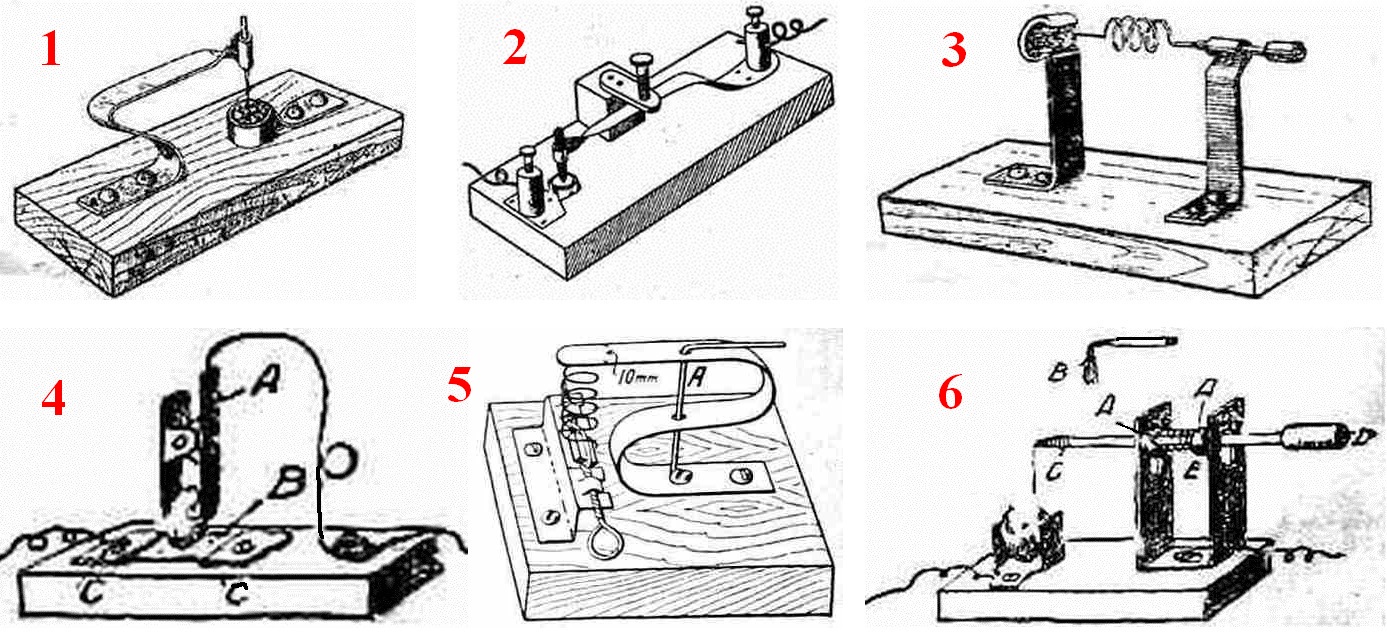

Мал. 4.1. Нескладні конструкції з дроту та тонкої міді або латуні: 1 - регулювання натиску та місця контакту утруднено; 2 - детектор з гнучкої сталевої (?) пластинки, зручно регулюється натиск, пара - графіт-свинцевий блиск; 3 - проста горизонтальна конструкція, де доводилося діяти як фехтувальник шпагою; 4 - детектор навпаки - шматочок кристала в пружному затиску спирається на закріплену смужку станіолі (!); 5 — детектор з грубим регулюванням натиску (загинанням дроту А) і кристалом, що обертається для полегшеного пошуку робочої точки; 6 - горизонтальна конструкція з рухомим важелем, де: А - рухлива і нерухома кулька на важелі, з пружинкою між ними, С - горизонтальна пружинка голки. Замість голки можна застосувати мідну мітелку В
Мал. 4.1. Нескладні конструкції з дроту та тонкої міді або латуні: 1 - регулювання натиску та місця контакту утруднено; 2 - детектор з гнучкої сталевої (?) пластинки, зручно регулюється натиск, пара - графіт-свинцевий блиск; 3 - проста горизонтальна конструкція, де доводилося діяти як фехтувальник шпагою; 4 - детектор навпаки - шматочок кристала в пружному затиску спирається на закріплену смужку станіолі (!); 5 — детектор з грубим регулюванням натиску (загинанням дроту А) і кристалом, що обертається для полегшеного пошуку робочої точки; 6 - горизонтальна конструкція з рухомим важелем, де: А - рухлива і нерухома кулька на важелі, з пружинкою між ними, С - горизонтальна пружинка голки. Замість голки можна застосувати мідну мітелку В

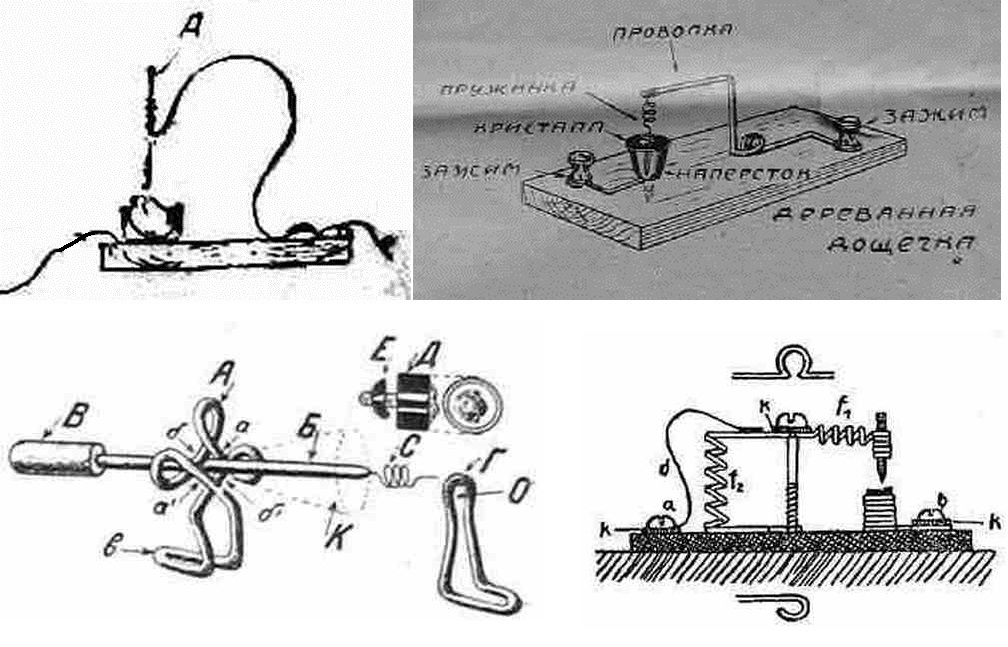

Мал. 4.2. Декілька варіантів «лінивого детектора» з дроту та шурупів
Мал. 4.2. Декілька варіантів «лінивого детектора» з дроту та шурупів

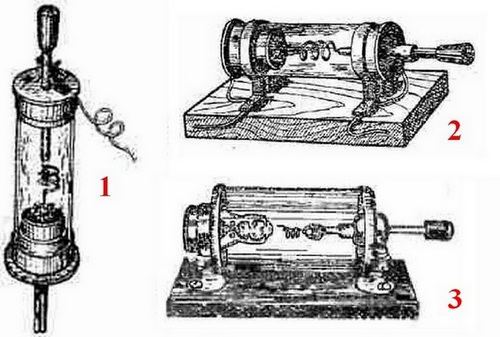

Мал. 4.3. Декілька варіантів детекторів із закритим кристалом. Виконані зі шматочка скляної трубочки: 1 — вертикальна конструкція, де пружне вістря впирається в кристал під вагою важеля з ручкою; 2, 3 - важіль з деяким тертям здатний лінійно переміщатися і обертатися в гільзі, при цьому у неспіввісного з ним вістря широкий вибір робочих точок; 3 - для утримання кристала застосований пружинний затискач (латунна прищіпка від краватки)
Мал. 4.3. Декілька варіантів детекторів із закритим кристалом. Виконані зі шматочка скляної трубочки: 1 — вертикальна конструкція, де пружне вістря впирається в кристал під вагою важеля з ручкою; 2, 3 - важіль з деяким тертям здатний лінійно переміщатися і обертатися в гільзі, при цьому у неспіввісного з ним вістря широкий вибір робочих точок; 3 - для утримання кристала застосований пружинний затискач (латунна прищіпка від краватки)

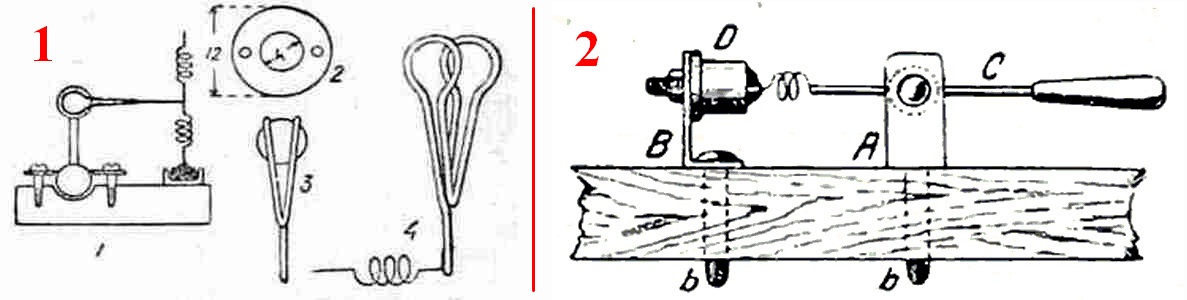

Мал. 4.4. Декілька детекторів з кульковими шарнірами: 1 — варіант з готовими сталевими кульками від великого підшипника, з дротяною стійкою; 2 - з саморобною кулькою, відлитим з олова в гіпсовій формі. В останньому випадку мідний дротик важеля закладається у форму, олово відливається навколо неї, до смерті споюючись. Тримач кристалу D виконаний з денця латунної стріляної гільзи.
Мал. 4.4. Декілька детекторів з кульковими шарнірами: 1 — варіант з готовими сталевими кульками від великого підшипника, з дротяною стійкою; 2 - з саморобною кулькою, відлитим з олова в гіпсовій формі. В останньому випадку мідний дротик важеля закладається у форму, олово відливається навколо неї, до смерті споюючись. Тримач кристалу D виконаний з денця латунної стріляної гільзи.

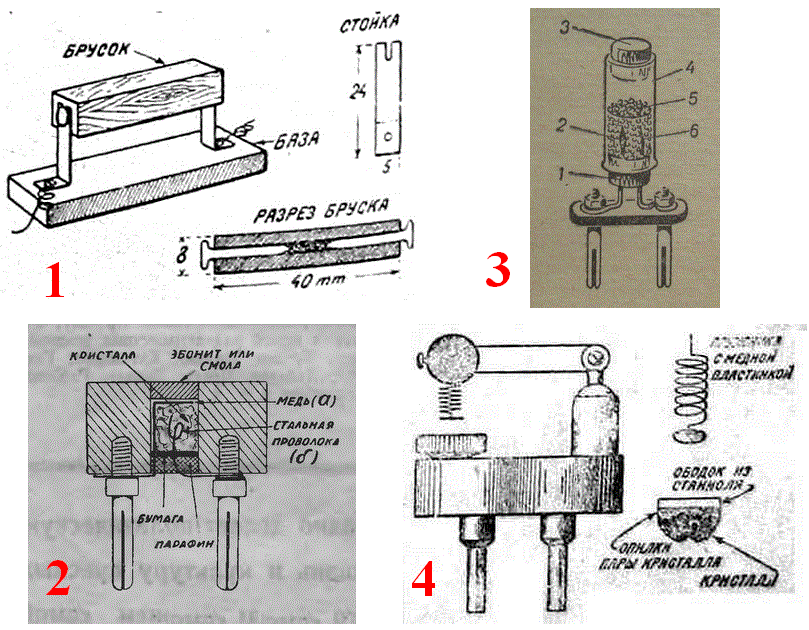

Мал. 4.5. Детектори із застосуванням подрібнених матеріалів: 1 — із постійною робочою точкою; 2 - у штепсельній вилці; 3 — чарівна насипна конструкція, де для пошуку робочої точки трубочкою злегка постукували пальцем; 4 - конструкція, що повторює звичайні з одним шарніром, однак, для контакту використовується не вістря, але майданчик з міді або латуні, під яку насипають шар тирси металу детекторної пари - постійна і надійна робоча точка, швидко і без будь-якого налаштування
Мал. 4.5. Детектори із застосуванням подрібнених матеріалів: 1 — із постійною робочою точкою; 2 - у штепсельній вилці; 3 — чарівна насипна конструкція, де для пошуку робочої точки трубочкою злегка постукували пальцем; 4 - конструкція, що повторює звичайні з одним шарніром, однак, для контакту використовується не вістря, але майданчик з міді або латуні, під яку насипають шар тирси металу детекторної пари - постійна і надійна робоча точка, швидко і без будь-якого налаштування

Детектори на основі карборунду стоять відокремлено - він і термостійкий (закладення в чашечку), і непримхливий, має стійку робочу точку, що легко відшукується, майже не вимагає підстроювання, а головне - при подачі невеликої постійної напруги (близько 2 В) дає приріст гучності прийнятої радіопередачі, подібно знаменитий. При цьому конструкції верстатів для карборунду могли бути спрощені, не маючи звичайної голки - її замінювала тонка сталева пластинка з регульованим притиском. Нерідко карборундовий кристал зашпаровували в трубочку або вилку без зовнішніх регулювань.

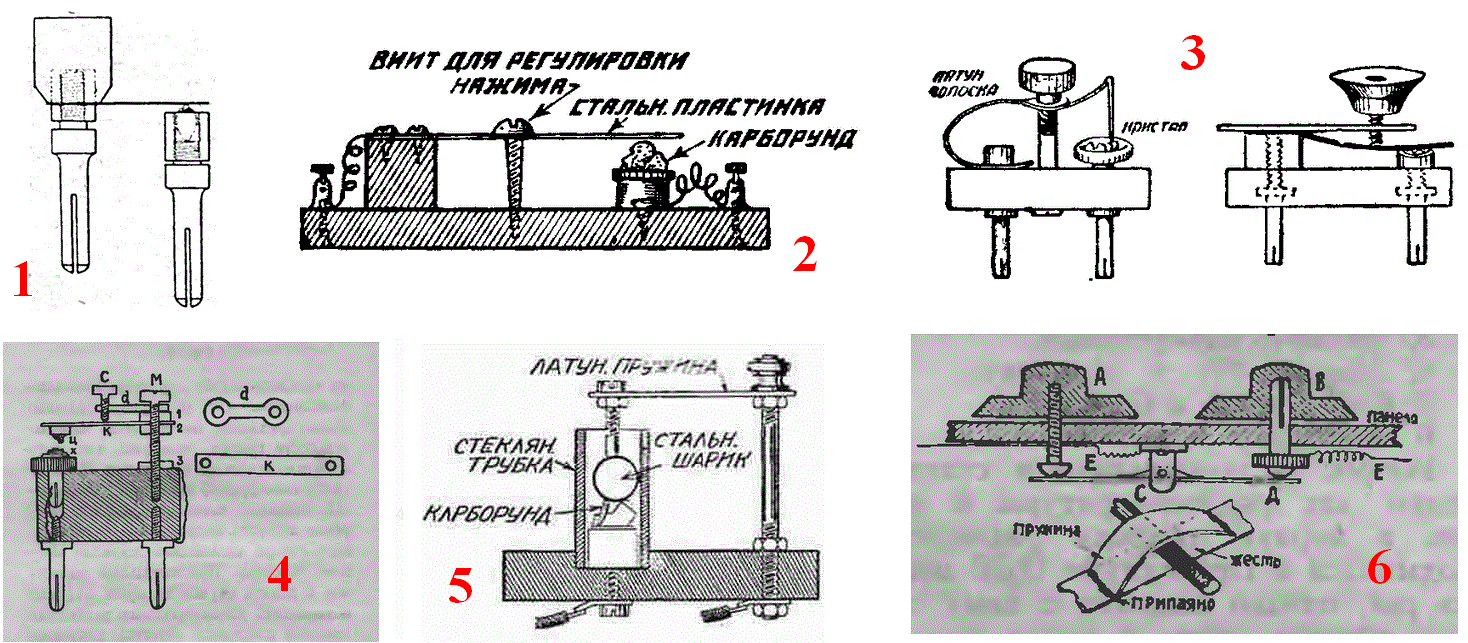

Мал. 4.6. Варіанти верстатів для карборунду: 1 — найпростіший з двох ніжок та деталей від штепсельної вилки; 2, 3 - варіанти зі звичайним натиском; 4 - детектор з виделки з двома кристалами цинкіт-халькопірит, може бути пристосована і для карборунду; 5 - з металевим контактом-кулькою; 6 - регульований, всередині корпусу приймача
Мал. 4.6. Варіанти верстатів для карборунду: 1 — найпростіший з двох ніжок та деталей від штепсельної вилки; 2, 3 - варіанти зі звичайним натиском; 4 - детектор з виделки з двома кристалами цинкіт-халькопірит, може бути пристосована і для карборунду; 5 - з металевим контактом-кулькою; 6 - регульований, всередині корпусу приймача

5. Разом

Окрім цікавої сторінки технічної історії, про подібних детекторів своїми руками, можна сказати — загалом, справа це була клопітна, примхлива і ненадійна. Багато кристалів потрібно було періодично і часто налаштовувати, безперервно захищати від вібрації та пилу, зрідка промивати спиртом або зішкрібати зовнішній шар. Детектори на основі кремнію, карборунду, феросиліція, ймовірно, здорово заощаджували предку-радіолюбителю нерви, могли бути виконаними компактними, закритими, нерегульованими, наближаючись до майбутніх фабричних діодів.

Мал. 5.1. Саморобний карборундовий детектор у трубочці
Мал. 5.1. Саморобний карборундовий детектор у трубочці

У аматорських конструкціях, крім очевидних дроту та (мідної, латунної) жерсті, із задоволенням використовували деталі від електротехнічних виробів, відповідні дрібні дрібниці або їх частини з мідних сплавів, сталі (для плоских пружин та/або матеріалу детекторної пари). Для надання пружинних властивостей латунну пластинку проковували.

6. Щоб не вставати двічі

На солодке — кілька гарних фабричних детекторних радіоприймачів

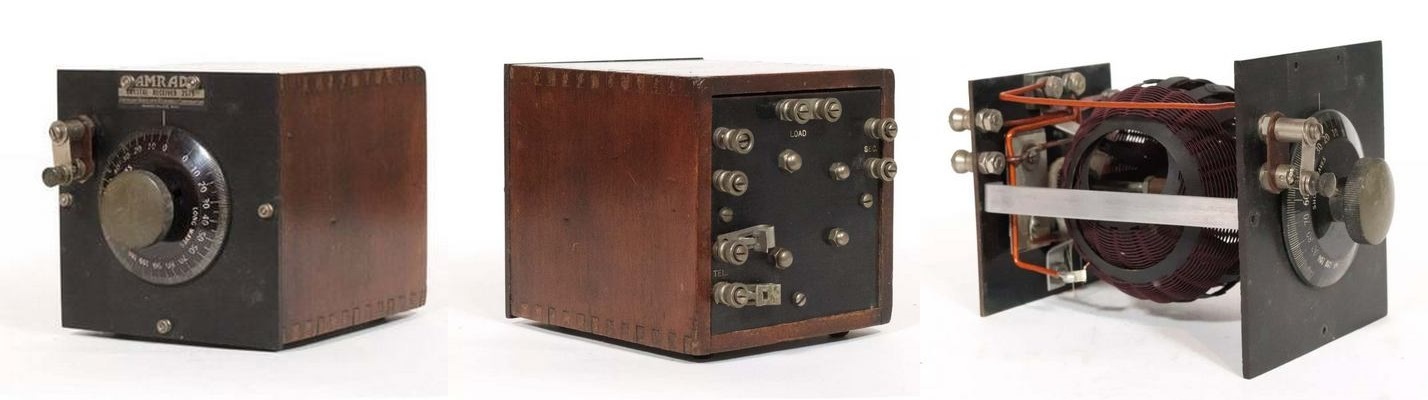

Фото 6.1. Американський детекторний приймач 1920-х Amrad-2575 з кулястим варіометром
Фото 6.1. Американський детекторний приймач 1920-х Amrad-2575 з кулястим варіометром
Фото 6.2. Англійський детекторний приймач Gecophone BC1001, компанії General Electric, 1920-ті. Працював у діапазоні 250…1600 м. Найпростіша схема — шикарне виконання
Фото 6.2. Англійський детекторний приймач Gecophone BC1001, компанії General Electric, 1920-ті. Працював у діапазоні 250…1600 м. Найпростіша схема — шикарне виконання

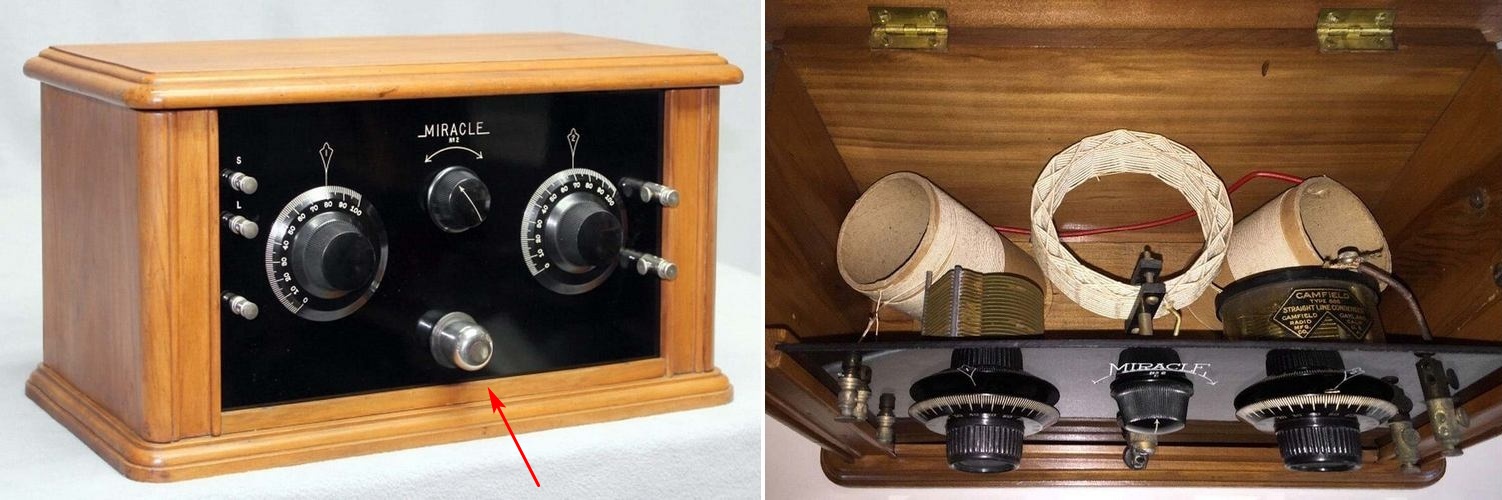

Фото 6.3. Американський детекторний приймач 1920-х Miracle. Крім іншого, примітний складною схемою з двома контурами зі змінним зв'язком, компактним, закритим ковпачком, детектором з постійною робочою точкою (відзначений)
Фото 6.3. Американський детекторний приймач 1920-х Miracle. Крім іншого, примітний складною схемою з двома контурами зі змінним зв'язком, компактним, закритим ковпачком, детектором з постійною робочою точкою (відзначений)

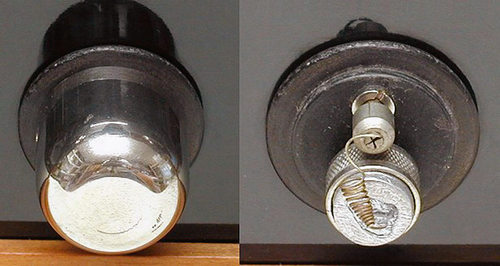

Фото 6.4. Влаштування детектора приймача Miracle
Фото 6.4. Влаштування детектора приймача Miracle

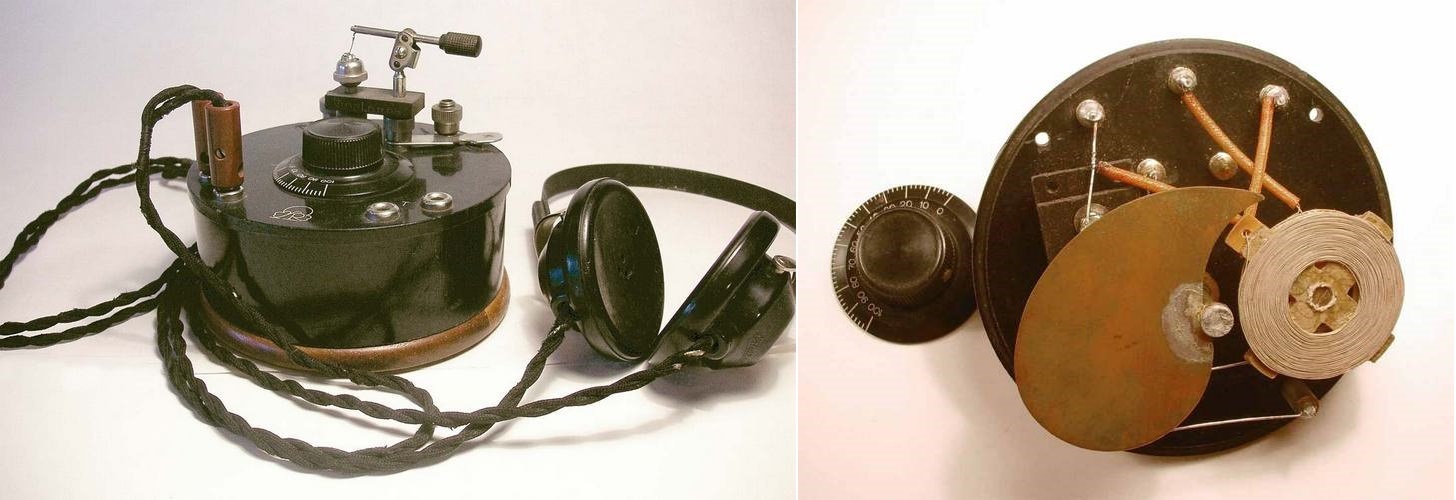

Фото 6.5. СВ детекторний приймач Radiola-M, 1920-ті, Швеція. Проста схема, налаштування контуру металом
Фото 6.5. СВ детекторний приймач Radiola-M, 1920-ті, Швеція. Проста схема, налаштування контуру металом
Фото 6.6. Міщанський детекторний приймач «ПФ» (приймач фарфоровий), СРСР, 1930-ті. Виконаний у керамічній баночці з тематичним розписом. У компанію до серветок з мереживом, пастушкам і семи слоникам. Незважаючи на декоративно-сувенірний вигляд, усередині великий культурний варіометр із стільниковими котушками.
Фото 6.6. Міщанський детекторний приймач «ПФ» (приймач фарфоровий), СРСР, 1930-ті. Виконаний у керамічній баночці з тематичним розписом. У компанію до серветок з кружальцями, паст у шках і семи слоникам. Незважаючи на декоративно-сувенірний вигляд, усередині великий культурний варіометр із стільниковими котушками.

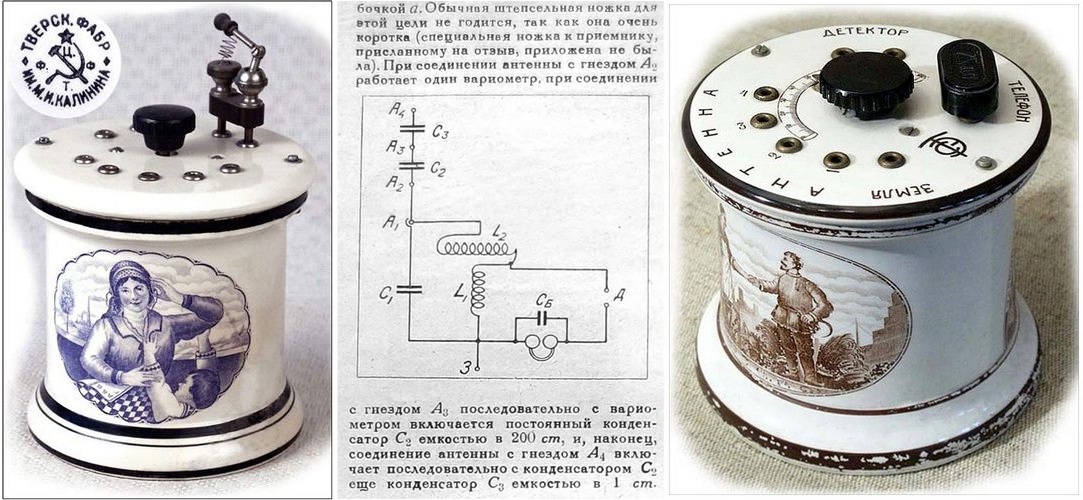

Фото 6.7. Приймач «ПФ», два варіанти оформлення, схема з радіожурналу
Фото 6.7. Приймач «ПФ», два варіанти оформлення, схема з радіожурналу

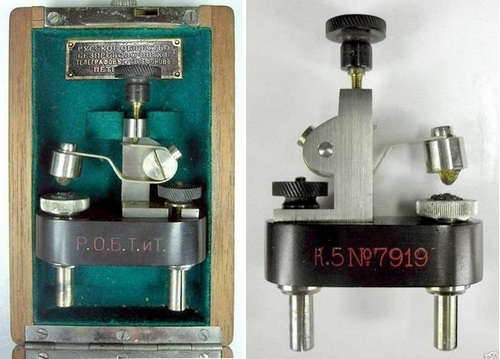

Фото 6.8. До детекторного і красивого варіант фабричного детектора з парою з двох кристалів. Особливо вражає штатна пакувальна коробка з оксамитовим гніздом та травленою табличкою
Фото 6.8. До детекторного і красивого варіант фабричного детектора з парою з двох кристалів. Особливо вражає штатна пакувальна коробка з оксамитовим гніздом та травленою табличкою
