Схема передавача Хут-Кюна на одній лампі

Передавач за схемою Хут-Кюна, званий зазвичай TPTG (що означає перекладі з англійської «настроєний анод—настроенная сітка»), належить до типу передавачів на збудженні, але має трохи більшу стабільність (стійкість) хвилі.

Як видно зі схеми, передавач TPTG має два коливальні контури: контур L1С1 включений в ланцюг анода, і контур L2С2, включений в ланцюг сітки. Контури пов'язані між собою через конденсатор С8 та внутрішньолампову ємність анод - сітка генераторної лампи.

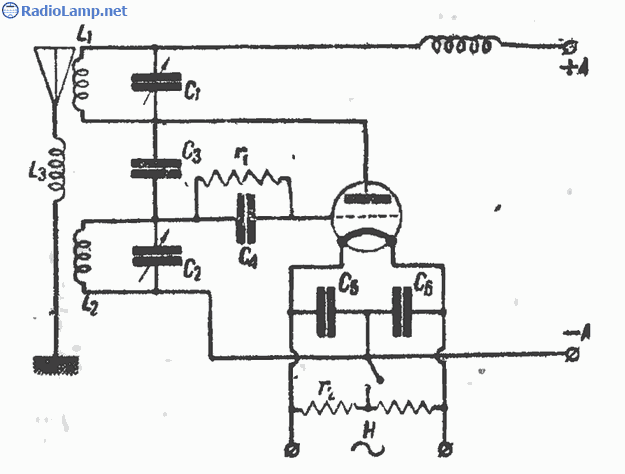

Мал. 1. Принципова схема лампового УКХ передавача Хут-Кюна.

Конденсатори С1 і С2 по 250 см. С3 - 50 см, витік сітки 40 000 ом, конденсатор С4 = 100 см. Конденсатори, що шунтують розжарення С5 і С6 - по 2 000 см, Rг2-(дротяний опір 100 ом. на каркасі діаметром 25 мм з дроту ПШД-0,3 мм.

Котушки анодного і сіткового контурів L1 і L2 - по 10 витків кожна, діаметром 80 мм. Антенна котушка L8-3 витка, діаметром також 80 мм. Усі три котушки виготовляються з голого мідного дроту діаметром 1,5 мм.

У випадку, якщо проводи, що підводять, будуть дуже довгими, то їх необхідно все зароселювати. Дроселі для ланцюга розжарення мають 20-25 витків, провід 0,6 мм. Щоб уникнути налаштування проводів в резонанс намотування дроселів потрібно взяти з різницею в 3-4 витки для дроселів розжарення і 7-10 витків для дроселів анода.

При налагодженні передавача конденсатор С3 рекомендується поставити змінної ємності порядку 100 см і за допомогою його підібравши потрібний зв'язок, замінити постійним конденсатором (докладний опис цього передавача дано в журналі "Радіофронт"
