Лампові передавачі вільних діапазонів 1,9 – 3 МГц

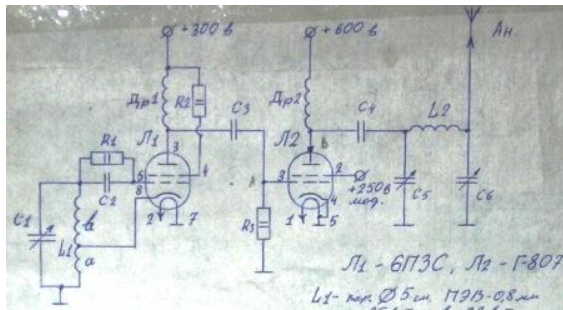

Мал. 1.

Деталі: R1 – 18К, R2 – 3,3К, R3 – 10К, С1 – 12/495 Пф, С2, С3 – 120Пф, С4 – 1500 Пф Х 1000В, С5, С6 – змінні конденсатори з просмикнутими пластинами. L1 – каркас діам. 5см, ПЕВ - 0,8, а - 25віт, - 22віт. L2 – каркас діам. 7 см, ПЕВ - 1,5 мм, 60віт. Др1 - СП2Вт, 0,18 мм, 5 секцій по 150віт. ДР2 - форфоровий каркас діам. 2см, 0,2 мм, 5 секцій по 150віт. (Або виток до витка). Лампи: Л1 – 6П3С, Л2 – Г807.

Мал. 2.

Деталі: С1 – 120Пф, С2 – 12/495Пф, С3 – 0,01, С4 – 120Пф, С5 – 0,01, С6 – 1000Пф, С7 – пров. ємність, С8 – 200Пф, С9 – 1500 Х 2000В, С10,11 – пров. ємності, R1 – 3,3К, R2 – 18К, R3 – 12К, R4 – 10К. Л1 – 6П3С, Л2 – Г-807, Л3 – ГУ-50. Др1 - СП2Вт виток до витка 0,18 - ПЕВ. ДР2 - 5 секцій, по 200 витків, 0,2 - ПЕВ. ДР3 - СП2Вт, 3 секції по 150 витків, ДР4 - 4 секції по 150 витків, 0,2 - ПЕВ, ДР5 - 5 секцій по 200 витків, 0,2 - ПЕВ.
