Кишеньковий приймач на 280-570 та 1100-2000м

Приймач зібраний на мініатюрних лампах Л1 і Л2 типу 06П2Б (підсилювач високої частоти і детекторний каскад) і Л3 типу 1П2Б (підсилювач низької частоти) і розрахований на прийом місцевих радіомовних станцій, що працюють у діапазонах 280-570 і 1100-2.

Принципова схема

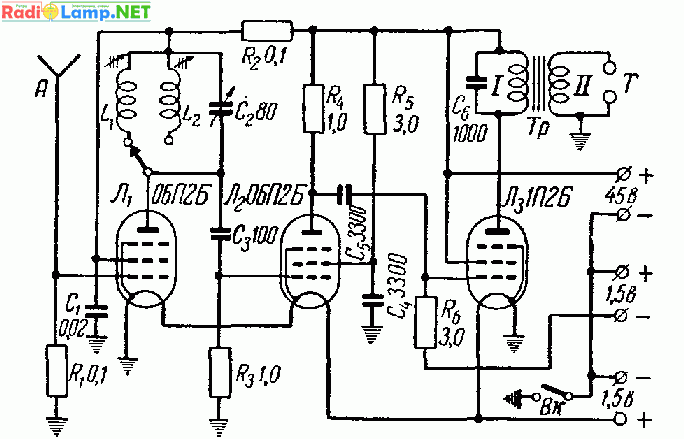

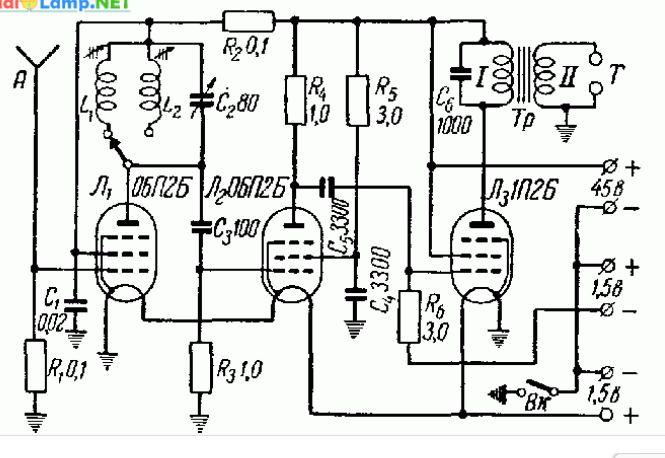

Принципова схема приймача наведена на фіг. 1.

Фіг. 1. Принципова схема трилампового кишенькового радіоприймача (06П2Б, 1П2Б).

Деталі

Антенною для цього приймача може служити ізольований провід завдовжки 0,2-2 м.

Опір найкраще застосовувати типу потужністю 0,1 Вт або типу МЛТ потужністю 0,5 Вт.

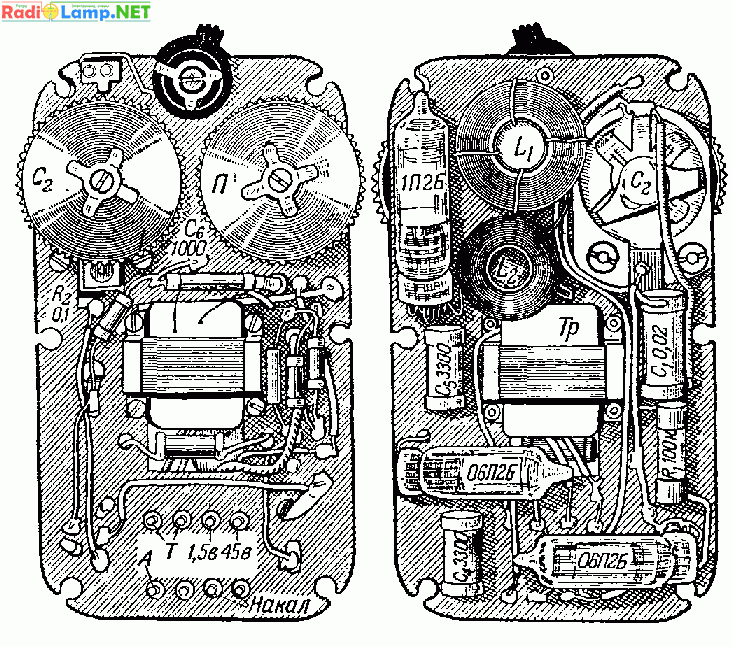

Фіг. 2. Розташування деталей та монтаж приймача.

Конденсатором змінної ємності С2 служить підстроювальний конденсатор типу КПК-2 з максимальною ємністю 80 і мінімальної 15 пф.

Частини конденсатора, що труться, рекомендується злегка нагріти і ввести в зазор між пластинами масло, що забезпечить більш плавну його роботу. Після встановлення конденсатора на шасі на ній насаджується ручка.

З метою отримання невеликих габаритів вихідного трансформатора Тр сердечник його збирають із пластин Ш-6, що містять 45% пермалою, при товщині набору 9 мм.

Первинна обмотка I має 5000 витків дроту ПЕЛ 0,05, а вторинна II - 200 витків дроту ПЕ 0,15. Трансформатор навантажений на малогабаритний електромагнітний телефон від слухового апарату, що має повний опір 80 ом на частоті 1000 гц.

Замість нього може бути використаний п'єзотелефон.

У цьому випадку напругу на телефон знімають через перехідний конденсатор із первинної обмотки трансформатора. Місткість перехідного конденсатора повинна бути в 5-10 разів більша за ємність п'єзотелефону.

Трансформатор при тих же даних обмоток може бути виконаний також на сердечнику із сталевих пластин типу Ш-12, при товщині набору 12 мм.

Котушки контуру намотуються в вал проводом ПЕШО 0,15 на картонному каркасі (після намотування щічки каркаса знімають).

Довгохвильова котушка L1 має 820, а середньохвильова L2 - 320 витків. Для підвищення добротності котушок застосовані осердя з магнітодіелектрика.

Живлення

Живлення ламп здійснюється від батареї НС-СА, а живлення анодних ланцюгів від батареї ГБ-СА-45, що має спеціальний ввивід  (-1,5 в) для подачі зсуву на вихідну лампу Л3.

Від батареї розжарювання приймач споживає 80 ма, а від анодної - 1,2 ма.

Комплект батарей, що складається з трьох елементів розжарення НС-СА та однієї анодної батареї ГБ-СА-45, достатній для 4-5 год. щоденної роботи протягом місяця.

Джерело: Троїцький - Схеми радіоаматорських приймачів.
