В мережі опублікували технологію виготовлення оригінального рупора "Уліта"

Рупор, опис якого наводиться нижче, за своїм зовнішнім виглядом нагадує уліту і за цим принципом побудований. Цей рупор дає відмінну передачу, не спотворюючи звуку.

Опис конструкції

Мал. 1

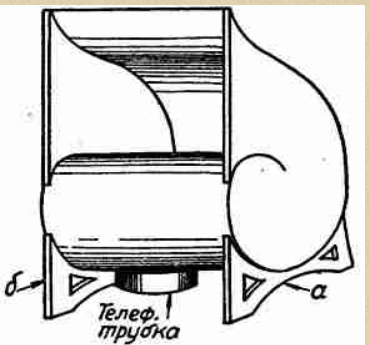

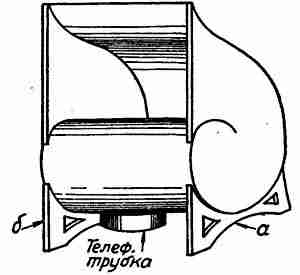

Загальний вигляд рупора представлений на рис. 1 (з боку розтрубу). Рупор повинен стояти у вертикальному положенні, для чого у рупора є ніжки а і б , що прикріплюються безпосередньо до рупора. У нижній частині рупора перед отвором прикріплюється трубка або гучномовний механізм, що ясно видно з того ж малюнка.

Практичне виконання

Для виготовлення рупора треба взяти дві дощечки розміром 120×80 мм , краще фанерні. Фанеру слід брати п'ятиміліметрову. На цих дощечках потрібно намалювати фігуру, зображену на рис. 1. Намалювати цю фігуру можна двома способами: перший спосіб — легший — полягає у нанесенні на кресленні та на дощечках клітин (сітки), причому слід зауважити, що чим дрібнішими будуть клітини, тим точніше буде креслення.

Мал. 2

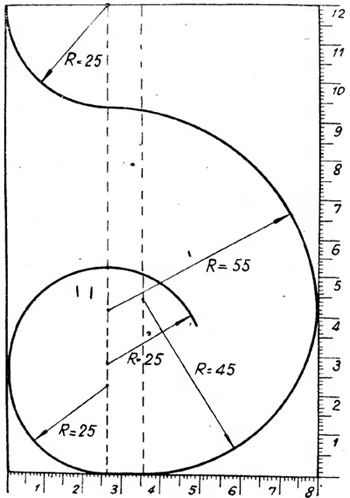

Другий спосіб полягає у кресленні малюнка за допомогою радіусів; з яких точок брати ці радіуси, легко визначити за допомогою масштабу, що вміщений з правого та нижнього боку малюнка (рис. 2).

Мал. 3.

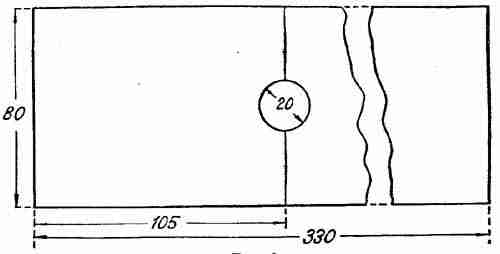

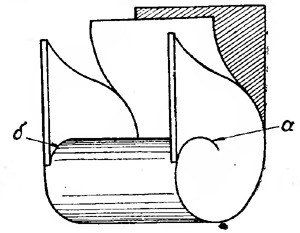

Викреслену фігуру треба випиляти лобзиком. Потім потрібно взяти шматок картону розміром 330 × 80 мм і товщиною приблизно 2 мм і вирізати в ній отвір, вказаний на рис. 3. Потім картон треба набити на торець цих дощечок. Перед набиванням картону треба вставити його в прорізи а і б (див. рис. 4) і потім, обережно згинаючи картон, прибивати його маленькими цвяхами до торцевої сторони цих дощечок. Хід роботи видно з рис. 4.

Мал. 4

Всі розміри, проставлені на малюнках, аж ніяк не обов'язкові, і їх відповідно збільшувати або зменшувати; так, наприклад, для випадку дуже гучного прийому ті розміри, що проставлені на наших малюнках, слід збільшити.

Зовнішній вигляд

Після того, як рупор зроблений, йому слід надати гарний зовнішній вигляд. Для цього слід дрібно розфарбувати шматок антрациту (щоб усі зерна були приблизно завбільшки один міліметр), вугільний пил відсіяти. Потім розводять столярний клей густіше і обмазують рупор столярним клеєм, понад яке посипають його товченим антрацитом. Після цього рупор слід помістити у тепле та сухе місце, де й тримати його протягом 10-12 годин.
