Простий короткохвильовий радіопередавач на лампі
Простий короткохвильовий радіопередавач на лампі
Схема передавача є так званою триточковою конструкцією.

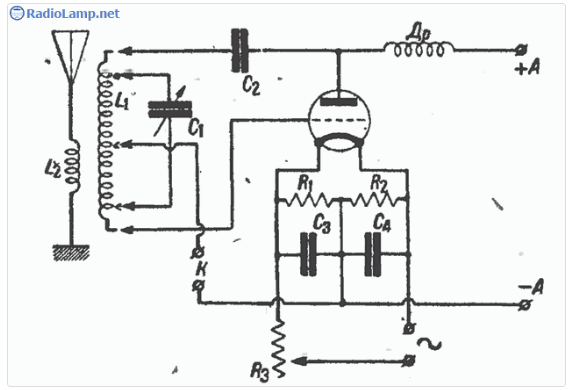

Принципова схема
Дані схеми такі:
Котушка контуру L1 складається з 10 витків голого мідного дроту діаметром 3-5 мм; діаметр котушки - 100 мм. Антенна котушка L2-3-4 витка, конденсатор С1 - 250 см, розділовий конденсатор С2 = 3000 см.

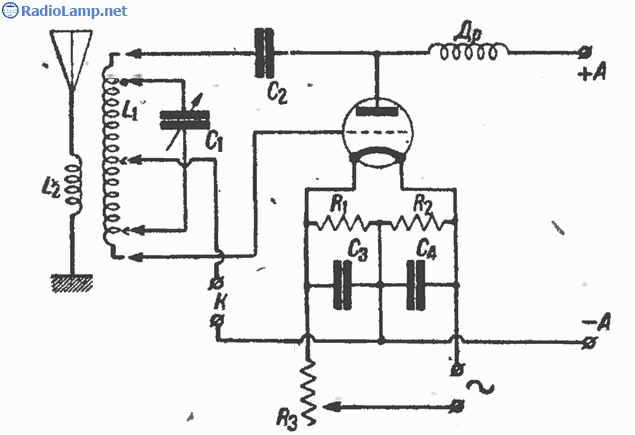

Мал. 1. Принципова схема радіопередавача однією лампі.
Дросель Др намотується виток до витка дротом ПШД-0,15 на ебонітовій трубці, діаметром 13 мм, довжиною 70 мм. Намотування проводиться протягом 60 мм.
Конденсатори C3 і С4 по 500 см, опору і R2 по 100 ом (дротяний опір 200 ом із середньою точкою).
«Триточка» генерує дуже легко, але має суттєві недоліки: утруднений швидкий перехід з однієї хвилі «а іншу, і крім того, непостійна довжина хвилі.
Джерело: Ф. Бурдейний, В. Забелло. М. Ефруссі - Радіоаматорські схем
