Переносні радіостанції на 1215-1250 МГц

Переносні радіостанції на 1215-1250 МГц

Радіостанція на лампі 12СЗС

Інж. О. БОНДАРЕНКО (UA3TEG), Н. БОНДАРЕНКО (UA3TED)

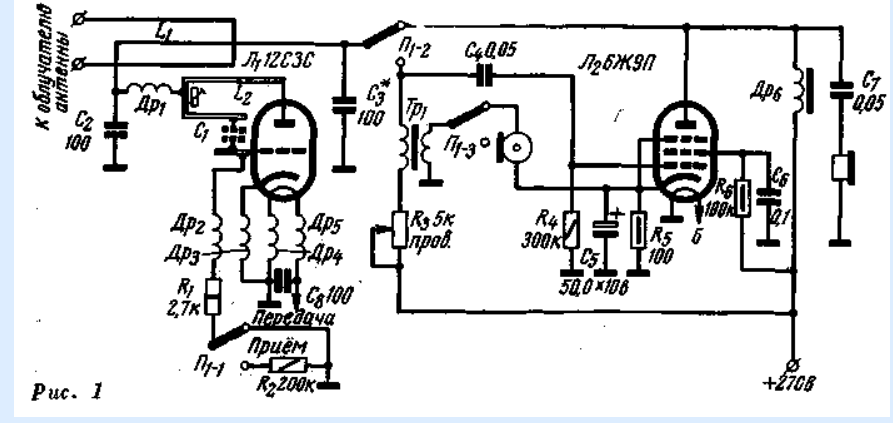

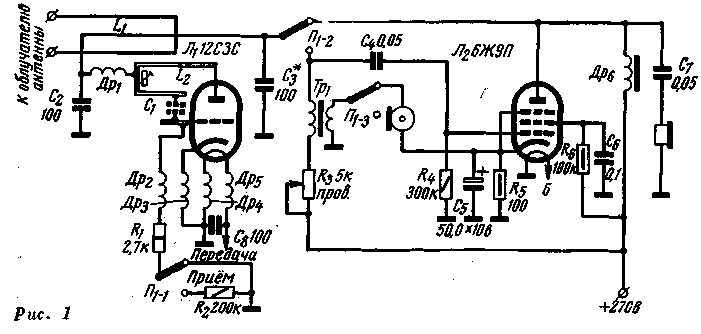

СХЕМА І ДЕТАЛІ. Радіостанція зібрана на лампах 12СЗС та 6Ж9П за трансіверною схемою (рис. 1). Для зменшення впливу індуктивностей висновків та елементів лампи Л1 контур L1 кріпиться безпосередньо на її висновках і є їх продовженням. Налаштування радіостанції здійснюється за допомогою циліндричного латунного сердечника діаметром 6 мм та висотою 6 мм. Зв'язок із кутовою антеною - індуктивний, через виток зв'язку L1.

Puc.1

Антена та блоки радіостанції встановлені на спільній дерев'яній рейці. Високочастотний блок зменшення втрат кріпиться безпосередньо біля антени і закривається кожухом з оргскла. Цей блок зібраний на панелі з дюралюмінію завтовшки 2 мм розміром 200х80 мм. Розташування деталей блоку ВЧ показано на рис. Особливу увагу необхідно звернути на виконання латунного осердя, який повинен мати надійний контакт із корпусом та мінімальний люфт. Усі елементи схеми жорстко укріплені на панелі.

Розташування деталей ВЧ блоку радіостанції.


Контур L2 виготовляється із посрібленої жерсті завтовшки 0,2-0,4 мм. На рис. 2,а дано креслення половини контуру, що підключається до анода лампи Л1, а на рис. 2, б-креслення половини, що з'єднується з її сіткою. Заштриховані малюнку ділянки відгинаються і обтискаються навколо відповідних висновків лампи, здійснюючи надійний контакт.

Мал. 2,а. Анодна частина контурі L2
Мал. 2,а. Анодна частина контурі L2
Рис.2,б. Сіткова частина контуру L2

Конденсатор С1 є складовою контуру.
Виконується він в такий спосіб. Пелюстки сіткової половини контуру відгинаються але лініям, позначеним подвійним пунктиром, і обтискаються навколо вільного кінця анодної половини. Перед цим між половинами необхідно встановити прокладку із слюди або фторопласту завтовшки 0,1-0,3 мм.

Дроселі Др3,4,5 з'єднуються з висновками лампи наступним чином: кінець дроселя намотується на ніжку лампи (3-4 витка), потім знімається і злегка закручується. Отримані витки з тертям надягають на ніжку лампи.

Виток зв'язку L1 виготовляється із срібного дроту діаметром 1,5-2,0 мм і має розміри 30х12 мм. Оптимальна відстань між витком зв'язку та контуром L2 підбирається під час налаштування. Дроселі Др2,3,4,5 виконуються з посрібленого дроту діаметром 0,3-0,6 мм і містять по три витка діамет-ром 5 мм; довжина намотування - 10 мм. Дросель Др1 виконаний із срібного дроту діаметром 2 мм. Він містить три витки. Діаметр дроселя – 5 мм, довжина намотування – 10 мм.

Дросель Др6 – низькочастотний від телефонного апарату. Трансформатор Тр1 будь-якого типу, призначений для роботи з вугільним мікрофоном.

Опромінювач антени та фідер виготовляються з мідного дроту діаметром 2 мм (рис. 3).

Puc.3-4.

Каркас антени складається з алюмінієвих трубок діаметром 4-6 мм. Каркас обтягується металевою сіткою (рис. 4).

Опромінювач кріпиться на дерев'яній або металевій стійці, розташованій на нижній площині антени. Фідер опромінювача проходить через прямокутний отвір в антені і з'єднується з витком L1. ВЧ блок і опромінювач кріпляться з таким розрахунком, щоб забезпечити довжину фідера, що дорівнює 123 мм.

Конденсатори C2 та C8 - прохідні. Вони кріпляться на косинцях. Конденсатор C3 – типу КДК. Лампу Л1 бажано вибрати нову (не вживану). Лампу Л2 можна застосувати типу 6Ж5П.

Налагодження радіостанції починається з перевірки правильності монтажу. Потім необхідно включити міліамперметр в анодний ланцюг. У режимі передачі анодний струм не повинен перевищувати 30 мл. Наявність генерації можна визначити дотиком викрутки із ізольованою ручкою до сіточного виведення. При атомі. анодний струм має збільшитись. Домогшись генерація, слід розпочати визначення меж перебудови по частоті. Для цього використовується звичайна вимірювальна лінія.

У режимі прийому струм анода лампи Л1 не повинен перевищувати 20 ма. Необхідно досягти появи стійкого надрегенеративного шуму шляхом зміни ємності конденсатора C3 або опору резистора R3.

Точка приєднання дроселя Др1 до контуру визначається пересуванням кінця викрутки вздовж контуру L1. Місце в якому зриву генерації не спостерігається (максимум шумів у режимі прийому), і буде цією точкою.

Налаштування антени та вибір величини зв'язку трансівера з фідером проводиться за індикатором напруженості поля, розташованого на відстані 5-7 м від антени. Антена налаштовується зміною кута розчину.

Радіостанція була перевірена на зв'язок у стаціонарних та польових умовах. Зв'язки з відривом до 12 км проводилася з RSM 575-585.


Радіостанція на лампі 6С21Д

А. ЩЕРБАКОВ (UАЗТНG), інж. О. БОНДАРЕНКО (UA3TEG)

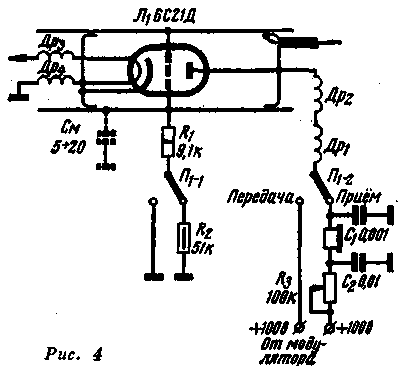

СХЕМА І ДЕТАЛІ. Схема ВЧ блоку радіостанції показана на рис.4. Конструкція його значно простіше; крім того, він має кращі технічні дані в порівнянні з радіостанцією на лампі 12СЗС. Для його виготовлення необхідні два комплекти контурів із лампами 6С21Д (6С11Д).

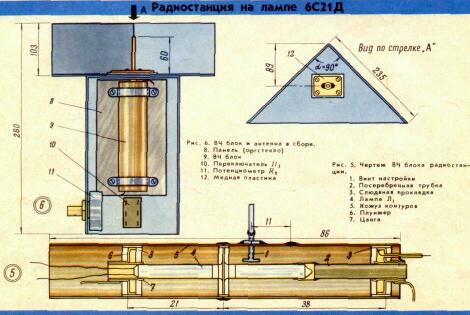

Обидва генератори розбирають. Срібні кожухи контурів 5 з'єднують встик (див. рис. 5).

Анодне виведення лампи подовжують. Для цього зовнішню сторону плунжера другого комплекту 6 прогрівають паяльником, з нього видаляють цангу 7. Потім цангу вкорочують до 10 мм і припаюють встик до посрібленої трубки діаметром 6 мм і довжиною 35 мм. Гвинт установки переносять на 11 мм і подовжують на 30 мм. Ручка налаштування та резонатор мають бути ізольовані від корпусу. Трубку З напаяною цангою надягають на анод лампи. Зібраний генератор кріплять хомутиками на панелі з оргскла.

Puc.5-6

Для узгодження антени з контуром виведення витка зв'язку подовжують на 60 мм срібним дротом діаметром 2 мм, який служить опромінювачем антени. До трубки виведення припаюють з обох боків дві мідні пластинки розміром 2х18 мм, які при складанні припаюють до мідної пластини 12 (рис. 6) розміром 20х35 мм. Останню кріплять до основи антени та ізолюють від нього прокладкою зі слюди товщиною 0,1-0,3 мм.

Антену збирають із дюралюмінієвих пластин.

Дроселі Др2,3,4 мають по 3 витки дроти ПЕ 0,5. Довжина намотування – 13 мм, діаметр – 5 мм. Дросель Др1 містить 270 витків дроту ПЕЛШО 0,1 і намотаний на каркасі діаметром 5 мм.

Телефони використані високоомні. Їхній опір - 2,2 кому.

Модулятор може бути будь-якої конструкції. Потужність модулятора 1-1,5 Вт.

НАЛАШТУВАННЯ РАДІОСТАНЦІЇ.

Необхідно врахувати, що напруга, що подається на анод лампи, не повинна перевищувати 120 в, інакше термін служби лампи значно скорочується. Налаштування починається з того, що в режимі передачі індикатора напруженості поля визначають наявність генерації. Переміщуючи катодний плунжер, досягають максимальної потужності (контроль - за індикатором напруженості поля). Потім радіостанцію включають приймання. Підбираючи величину ємності С1, досягають появи стійкого надрегенеративного шуму.

Радіостанція була перевірена на зв'язок у змаганнях "Польовий день" 1967 року та показала добрі результати. Зв'язок на відстані до 12 км проходив з RSM 595 в обидві сторони.
