Передавачі на 10 Вт - 27 та 68,94 МГц
Передавачі на 10 Вт - 27 та 68,94 МГц
Q1 – КТ904 на радіаторі площею 600 см 2
L1 – діаметр 15 мм на керамічному каркасі. 5 витків срібного дроту діаметром 1 мм, довжина намотування - 20 мм, відведення від 2-го витка, рахуючи від заземленого дроту.
L3 - безкаркасна, на оправі 8 мм, містить 11 витків ПЕВ-2 діаметром 1 мм
L2 - (дросель) типу ДММ-2,4 (20 мкГн)
C1, C5, C6 - з повітряним діелектриком

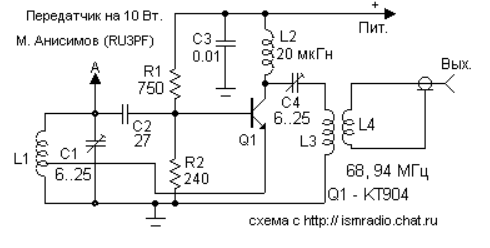

Схема 2 (68,94 МГц)
Q1 – КТ904 на радіаторі площею 600 см 2
L1 – діаметр 12 мм на фторопластовому каркасі.
6 витків на 68 Мгц (4 витки на 94 Мгц) срібного дроту діаметром 1 мм, відведення від 2-го витка, рахуючи від заземленого дроту.
L3 - безкаркасна, на оправі 8 мм, містить 8 (6 на 94 МГц) витків ПЕВ-2 діаметром 1 мм. Складається із 2-х половин.
L4 - на тій же оправі і тим самим проводом, розташована між 2-х половин L3 і містить 2-3 витки
Схема 3 (Частотний модулятор)
Q1 - КТ315
D1, D2 - варикапи КВ102Д або діоди Д220
ВМ1 - електретний мікрофон МКЕ-3
Опис та налаштування
Виберіть одну з 2-х високочастотних схем (залежно від приймача) і з'єднайте її з модулятором в точці А. Далі як навантаження підключіть до антени і загального дроту 2 лампи 6,3 (0.22 А), з'єднані послідовно. Підключіть живлення 5 В. Вимкніть контур L1, C1, замість нього подайте на вхід сигнал із УКХ генератора. Перевірте хвилеміром частоту вихідного сигналу (якщо його немає або вона не як з генератора - підлаштуйте конденсатори та котушки вихідного контуру). Далі з'єднайте контур L1, C1 та підвищуйте напругу живлення. Повинна виникнути автогенерація вже за 5 В (якщо не виникає - перемістіть емітер по котушці на 0.5...2 витка) - струм 250 мА. Не піднімайте напругу вище 20В(струм 750 мА, потужність 8...10 Вт). Далі підлаштуйте всі контури, перевіряючи частоту хвилеміром. При монтажі (навісному, прямо на радіаторі) висновки деталей повинні бути якомога коротшими, використовуватися конденсатор з відповідним ТКЕ, котушки повинні бути щільно намотані. Тільки тоді ви отримаєте хорошу стабільність частоти, інакше вона "плистиме" до 500 Гц. Частотний модулятор насттраивают, підбираючи R1, коли напруга на колекторі Q1 дорівнюватиме половині живильного. Також може знадобитися включення точки А до частини витків L1
